Revue technique Renault Megane: Assise complète 1/3-2/3
DEPOSE
NOTA : La dépose reste identique pour l'assise 1/3, 2/3 et 1/1.

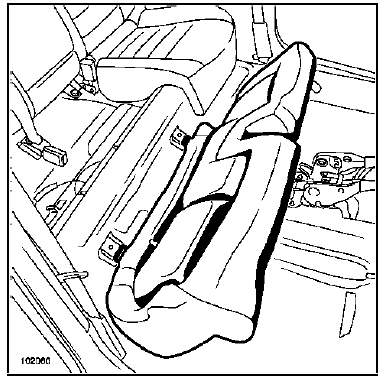

Basculer l'assise et déclipper celle-ci.

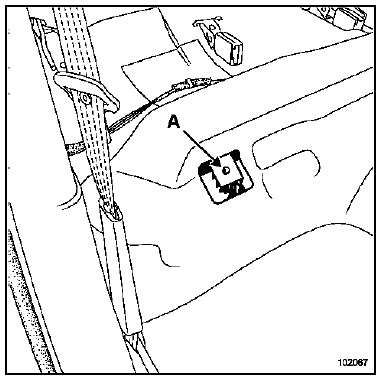

Insérer un tournevis plat dans l'orifice (A).

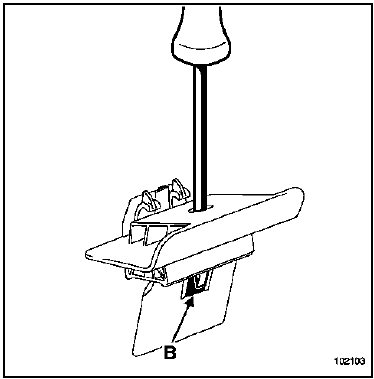

Exercer une pression sur le clip (B).
Dégager l'agrafe.
REPOSE
Vérifier le bon état des agrafes avant la repose de l'assise.
Procéder dans le sens inverse de la dépose.
