Revue technique Renault Megane: Armature de dossier

Couples de serrage

Vis de fixation de l'enrouleur 25 N.m
Vis de fixation du mécanisme de verrouillage de dossier 18 N.m
Vis patte de fixation - armature dossier 35 N.m
Vis de fixation accoudoir - arma 18 N.m

DEPOSE

Dégarnir le dossier (voir chapitre 78A-A).

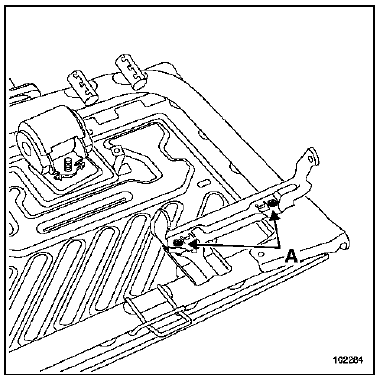

Déposer les vis du support d'accoudoir (A).

Déposer les vis du support d'accoudoir (A).

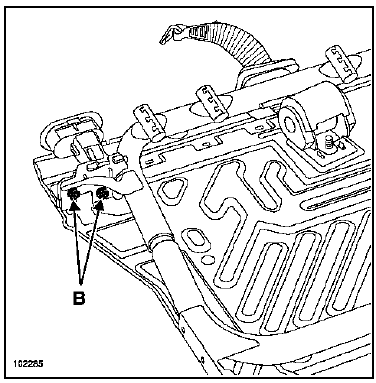

Déposer les vis du mécanisme de verrouillage de

Déposer les vis du mécanisme de verrouillage de dossier (B).

Dégager le mécanisme de verrouillage de dossier.

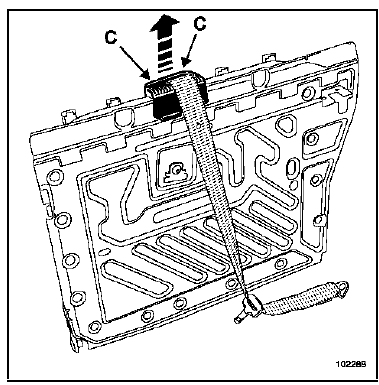

Déposer les vis (C).

Déposer les vis (C).

Dégager le cache de la sangle.

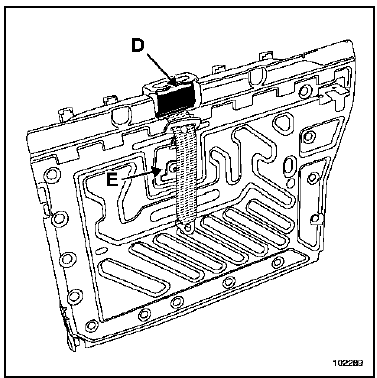

Dégager la garniture (D).

Dégager la garniture (D).

Déposer la vis (E).

Dégager l'enrouleur.

REPOSE

Utiliser l'outil Car. 1558 (couleur Bleue) pour la fermeture à glissière de la coiffe (voir chapitre 78A-A).

Procéder dans le sens inverse de la dépose.

Serrer au couple.

Adaptation de la pièce de rechange pour une opération de remplacement de l'armature de dossier non équipée de l'accoudoir central :

  •  l'armature de rechange est équipée pour réceptionner l'accoudoir,
  •  une découpe est donc nécessaire au niveau de la patte du support d'accoudoir (voir ci-dessous).

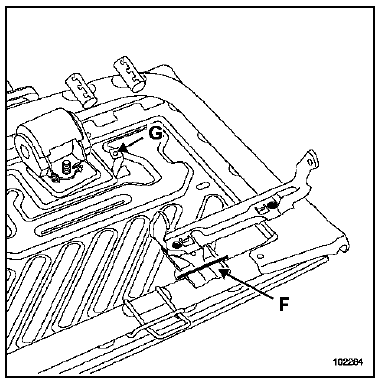

Couper la patte suivant le repère (F).

Couper la patte suivant le repère (F).

Rabattre la patte de maintien de la garniture cartonnée (G).

    Assise complète 1/3-2/3
    DEPOSE NOTA : La dépose reste identique pour l'assise 1/3, 2/3 et 1/1. Basculer l'assise et déclipper celle-ci. Insérer un tournevis plat dans l'orifice (A). Exer ...
