Revue technique Renault Megane: Transmission avant gauche
|
Outillage spécialisé indispensable |
|
| Rou. 604-01 | Immobilisateur de moyeux |
| Tav. 476 | Extracteur de rotule |
|
Couples de serragem
|
|
| vis de fixation de roue | 11 daN.m |
| écrou de moyeu | 28 daN.m |
| écrou de rotule de direction | 3,7 daN.m |
| écrou de rotule inférieure | 6,2 daN.m |
| écrou de barre stabilisatrice | 4,4 daN.m |
| vis du palier de transmission | 4,4 daN.m |
DÉPOSE
I -CÔTÉ ROUE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Déposer la biellette de capteur de lampe au xénon (si le véhicule en est équipé).
- Déposer :
- la roue avant gauche,
- l'écrou de moyeu à l'aide de l'outil (Rou. 604-01).
- Débrancher le capteur de vitesse de roue.
- Déposer :

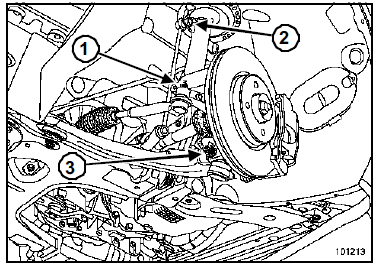

- l'écrou de rotule de direction (1),
- la rotule du porte-fusée à l'aide de l'outil (Tav. 476),
- l'écrou supérieur de barre stabilisatrice (2),
- le boulon de rotule inférieure (3).
- Repousser la transmission du porte-fusée en pivotant le porte-fusée.
- Déposer la transmission côté roue.
II - CÔTÉ BOÎTE DE VITESSES
- Vidanger la boîte de vitesses (voir Boîte de vitesses).
- Déposer la transmission côté boîte de vitesses.
REMPLACEMENT
| Nota :
Contrôler l'état des portées de joint à lèvre.
Remplacer systématiquement le joint à lèvre de sor tie de différentiel (Chapitre Boîte de vitesses mécanique, Joint de sortie de différentiel, page 21A-7). |
- Protecteur en place, graisser les cannelures du joint côté boîte de vitesses avec de la MOLYKOTE BR2 .
- Positionner et engager la transmission dans le planétaire du pont.
- Engager la fusée dans le moyeu.
La transmission doit rentrer librement jusqu'à ce que la transmission dépasse suffisamment pour la mise en place de l'écrou de moyeu.
- Procéder dans le sens inverse de la dépose.
- Serrer aux couples :
- les vis de fixation de roue (11 daN.m),
- l'écrou de moyeu (28 daN.m),
- l'écrou de rotule de direction (3,7 daN.m),
- l'écrou de rotule inférieure (6,2 daN.m),
- l'écrou de barre stabilisatrice (4,4 daN.m),
- les vis du palier de transmission (4,4 daN.m),
- Effectuer le remplissage et le niveau d'huile de la boîte de vitesses (voir Boîte de vitesses).
