Revue technique Renault Megane: Pot de détente

F4R ou K4J ou K4M

Couples de serrage

vis de support de silentbloc sur le pot de détente 0,8 daN.m
vis de support de silentbloc sur la caisse 2,1 daN.m

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur.
  •  Déposer le protecteur sous moteur.
  •  Couper la ligne d'échappement (Chapitre Echappement, Généralités sur l'échappement, page 19B-1).

  • Déposer :

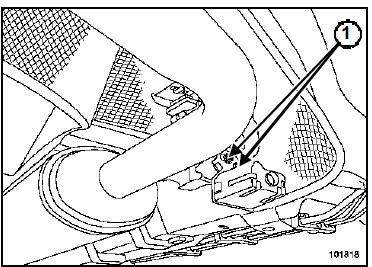

  •  les vis de fixation (1) du pot de détente sur le support de silentbloc,
  •  le pot de détente.
Nota : Si les silentblocs sont endommagés, repérer la position du support sur la caisse puis remplacer l'ensemble " support - silentbloc ".

REPOSE

ATTENTION

Couper le tube du pot de détente neuf (Chapitre Echappement, Généralités sur l'échappement, page 19B-1)

  • Mettre en place :
  •  le pot de détente,
  •  le manchon (Chapitre Echappement, Généralités sur l'échappement, page 19B-1).
  •  Serrer aux couples :
  •  les vis de support de silentbloc sur le pot de détente (0,8 daN.m),
  •  les vis de support de silentbloc sur la caisse (2,1 daN.m).
  •  Serrer les manchons, tout en soulageant la ligne d'échappement pour assurer l'alignement de celle-ci (Chapitre Echappement, Généralités sur l'échappement, page 19B-1).
  •  Vérifier la présence et la bonne fixation de tous les écrans thermiques de la ligne d'échappement.
  •  Vérifier l'absence de contact sous caisse.
ATTENTION
  •  Remplacer impérativement tout écran thermique détérioré.
  •  Ne pas réutiliser un manchon usagé.
  •  L'ensemble vis et écrou de serrage du manchon doit être orienté de façon à éviter tout risque de contact sous caisse.
