Revue technique Renault Megane: Véhicule sans clé

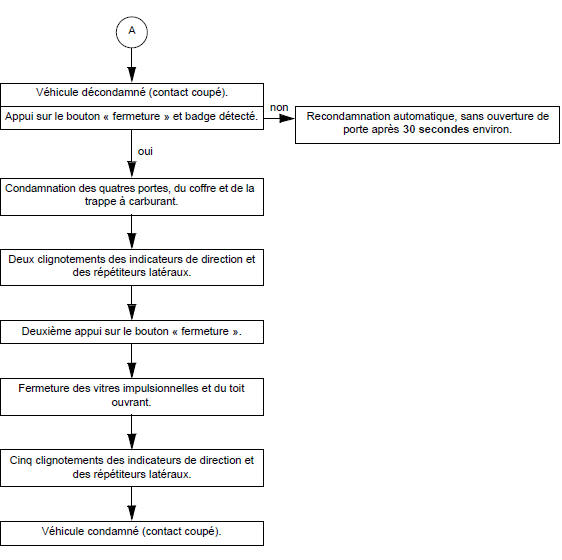

| ALP 1 | Fonctionnement simple |
CONSIGNES
Véhicule condamné (contact coupé).

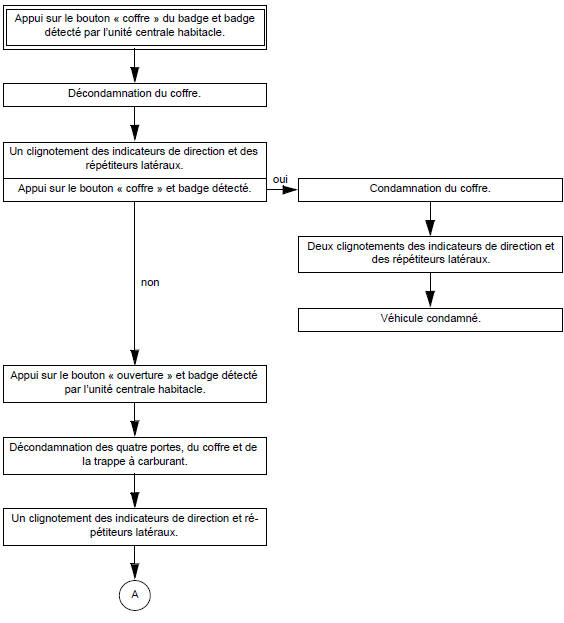

| ALP 2 | Fonctionnement mains libres |
CONSIGNES
Véhicule condamné (contact coupé) Badge détecté par antenne d'ouverture et appui sur bouton " coffre "

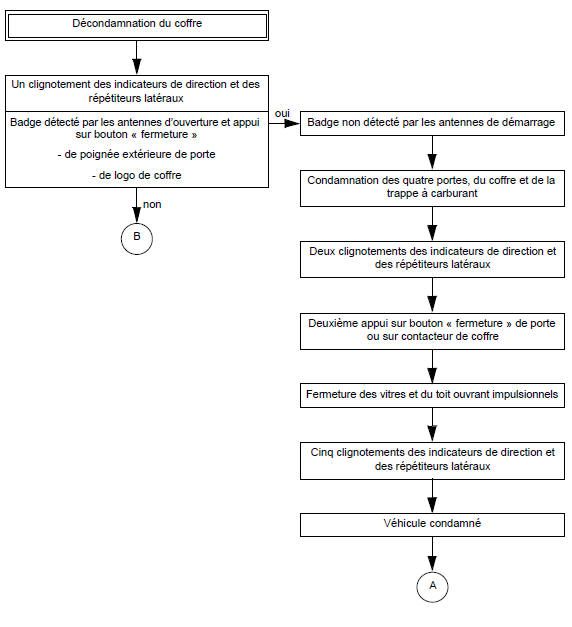

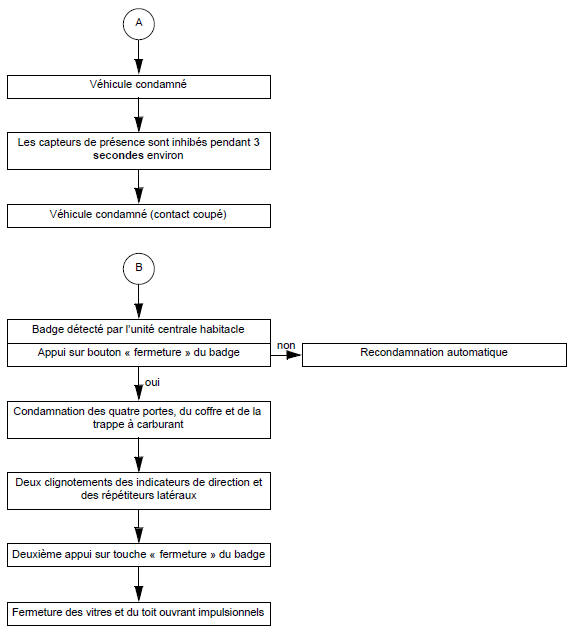

| ALP 3 | Fonctionnement mains libres |
CONSIGNES
Véhicule condamné (contact coupé)
Badge détecté :
- demande d'ouverture par capteur de mouvement (poignée) ou contacteur de coffre (véhicule condamné plus de 72 heures)
- détection de main par capteur de présence (véhicule condamné moins de 72 heures)

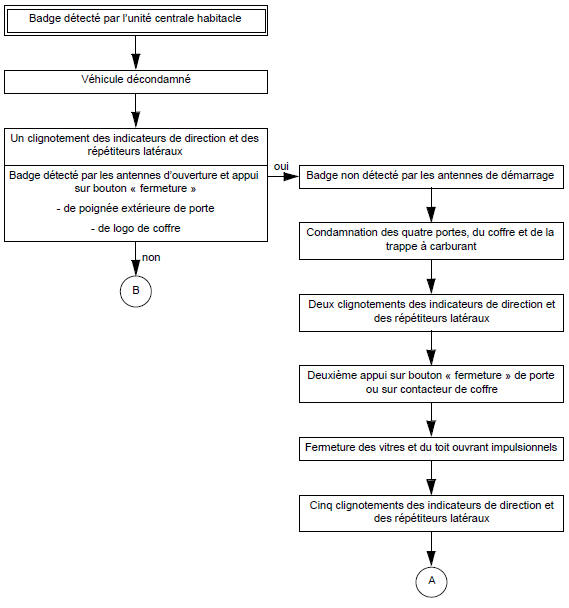

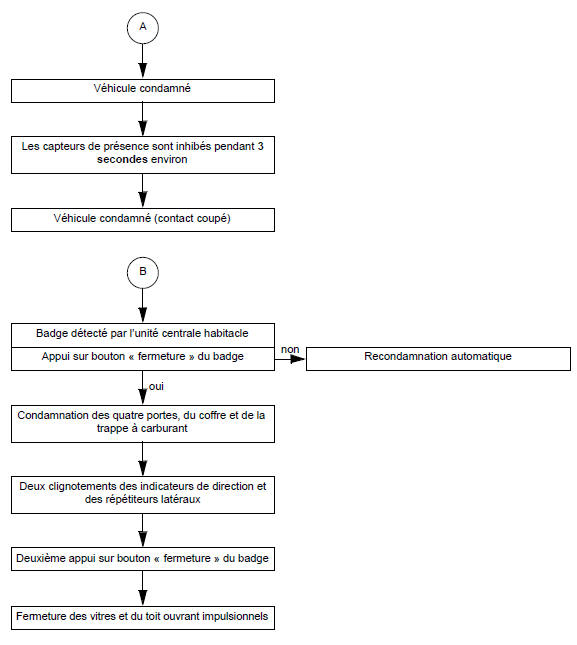

| ALP 4 | Fonctionnement mains libres |
CONSIGNES
Véhicule condamné (contact coupé)
Appui sur touche " ouverture " du badge

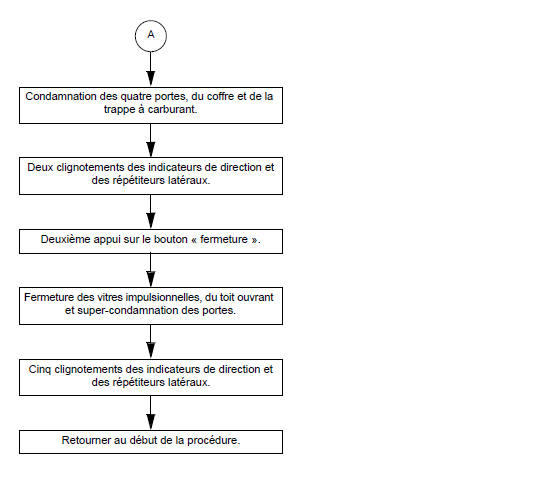

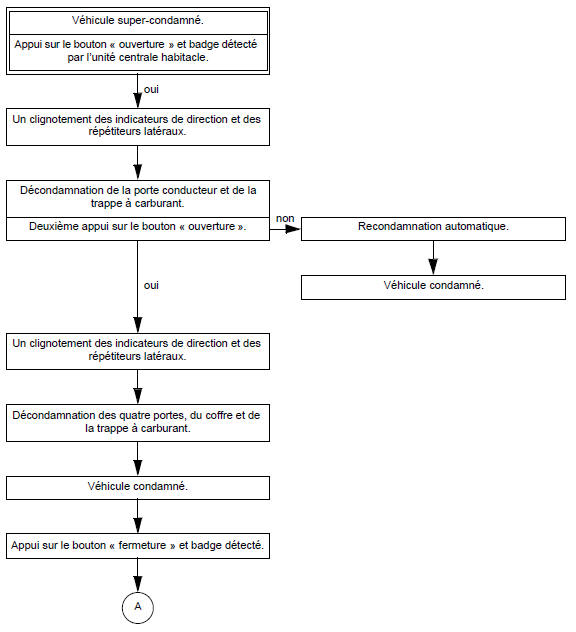

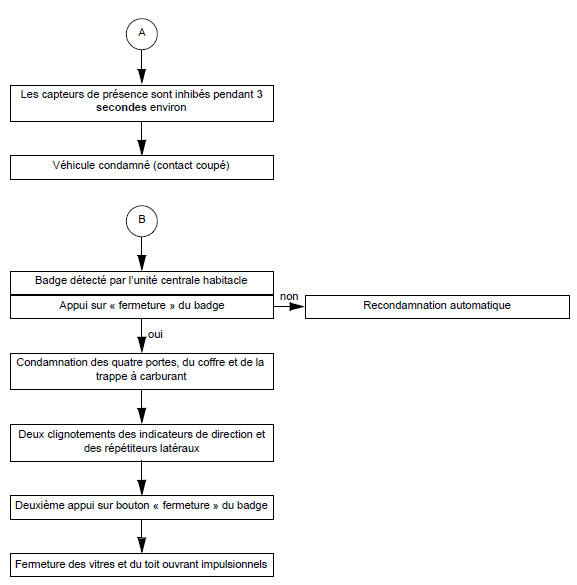

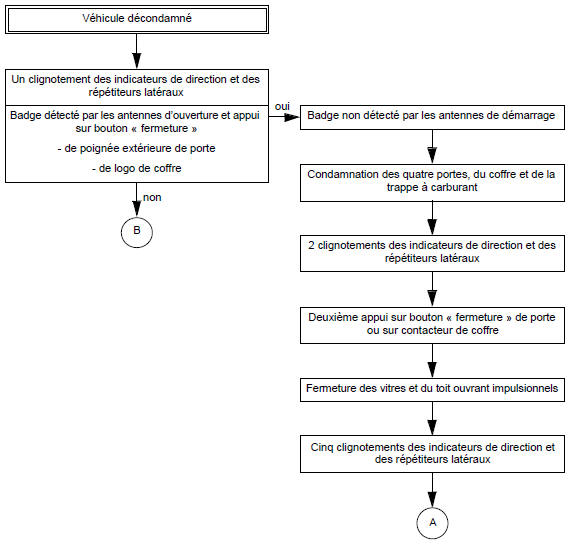

| ALP 5 | Fonctionnement de la fonction "super condamnation" |
CONSIGNES
Fonctionnement de la fonction " super-condamnation "

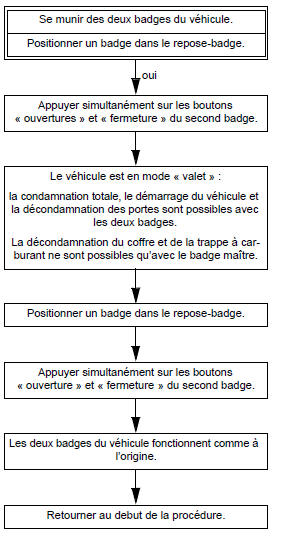

| ALP 6 | Particularités de la fonction "valet" |
CONSIGNES
Particularités de la fonction " valet "
Véhicule sans clé : Description
Le système de commande des ouvrants équipant le véhicule
sans clé est composé :
de l'unité centrale habitacle (avec récepteur radiofré ...
Véhicule sans clé :
Fonctionnement
I - CAS PARTICULIERS DU MODE " SIMPLE "
Si un ouvrants (coffre ou porte) est ouvert, un appui
sur une touche " fermeture " provoque une condamnation
- décondamnation immédi ...
