Revue technique Renault Megane: Berceau de train
|

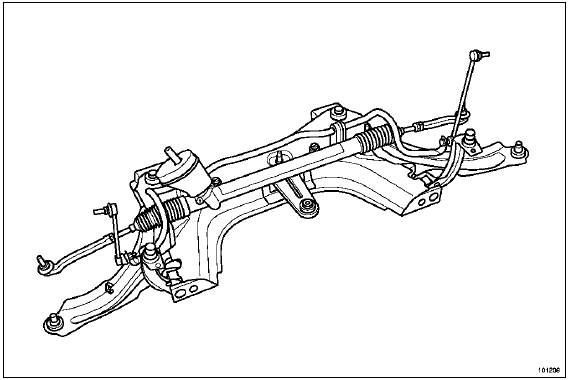

Matériel indispensable |
| bloque-volant |
| vérin d'organes |
| outil de diagnostic |
|
Couples de serragem
|
|
| vis de la traverse arrière sur le berceau | 6,2 daN.m |
| boulons de rotules inférieures | 6,2 daN.m |
| vis du tirant de berceau | 10,5 daN.m |
| vis de biellette de reprise de couple sur le moteur (moteurs F) | 18 daN.m |
| vis de biellette de reprise de couple sur le moteur (moteurs K) | 10,5 |
| vis de biellette de reprise de couple sur le berceau | 10,5 daN.m |
| écrous de rotule de biellette de barre stabilisatrice | 4,4 daN.m |
| écrous de rotule de direction | 3,7 daN.m |
| fixations avant de la traverse de radiateur | 10,5 daN.m |
| vis du renfort latéral | 2,1 daN.m |
| vis de chape rabattable | 2,4 daN.m |
| vis de fixation de roue | 11 daN.m |
| vis du cache batterie | 0,4 daN.m |
| ATTENTION Ne jamais prendre appui sur le bras inférieur avec un système de levage. |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Mettre les roues droites.
- Centrer le volant de direction .
- époser, dans l'habitacle, la vis et l'écrou de chape rabattable.
- Mettre en place l'outil bloque-volant;.
- Débrancher la batterie en commençant par la borne négative.
- Sangler le radiateur avec la grille de calandre.
- Déposer :
- les roues avant,
- les pare-boue,
- le protecteur sous moteur,

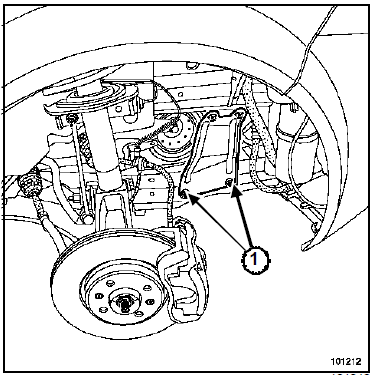

- les vis inférieures (1) de renforts latéraux,
- les vis de fixation avant (2) de la traverse de radiateur,
- les écrous de fixation arrière de la traverse de radiateur,
- la traverse de radiateur.
- Dégrafer le câblage des capteurs de vitesse de roue.
- Débrancher le connecteur des capteurs de vitesse de roue dans le passage de roue.
- Déposer :

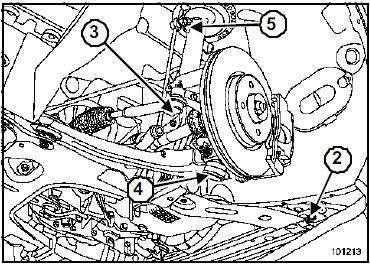

- les écrous de rotule de direction (3),
- les boulons de rotules inférieures (4),
- les écrous des rotules supérieures (5) des biellettes de renvoi de barre stabilisatrice.
- Extraire les rotules.
K4J ou K4M ou K9K

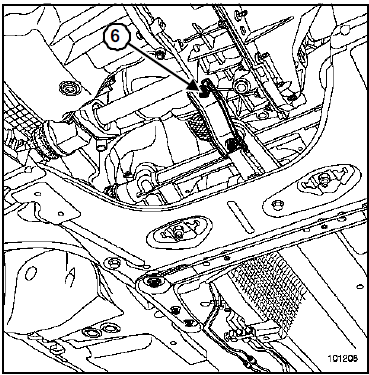

- Déposer la vis de fixation (6) de la biellette de reprise de couple sur le moteur.
F4R ou F9Q

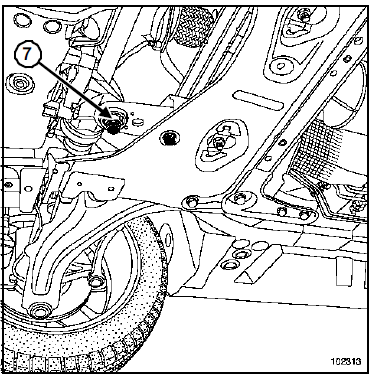

- Déposer la vis de fixation (7) de la biellette de reprise de couple sur le moteur.
- Placer l'outil vérin d'organes sous le berceau.
- Sangler le berceau sur l'outil vérin d'organes.
- Extraire les rotules des bras inférieurs.
- Déposer le support du câblage de capteur de vitesse de roue.
- Déposer :
- les vis de fixation de la traverse arrière,
- les vis de fixation du berceau sur la caisse,
- la traverse arrière,
- le berceau.
- Retirer les équipements du berceau.
REPOSE
ATTENTION
Mettre les roues droite ; centrer le volant de direction. |
- Procéder dans le sens inverse de la dépose.
- Serrer aux couples :
- les vis de la traverse arrière sur le berceau (6,2 daN.m),
- les boulons de rotules inférieures (6,2 daN.m),
- les vis du tirant de berceau (10,5 daN.m),
- les vis de biellette de reprise de couple sur le moteur (moteurs F) (18 daN.m),
- les vis de biellette de reprise de couple sur le moteur (moteurs K) (10,5),
- les vis de biellette de reprise de couple sur le berceau (10,5 daN.m),
- les écrous de rotule de biellette de barre stabilisatrice (4,4 daN.m),
- les écrous de rotule de direction (3,7 daN.m),
- les fixations avant de la traverse de radiateur (10,5 daN.m),
- les vis du renfort latéral (2,1 daN.m),
- les vis de chape rabattable (2,4 daN.m),
- les vis de fixation de roue (11 daN.m).
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaire (Chapitre Batterie). Régler les trains roulants (Chapitre Généralités). Effectuer l'apprentissage du capteur de couple et d'angle à l'aide de l'outil de diagnostic (Chapitre Direction assistée). |
| Nota : Effectuer impérativement une initialisation du système des lampes au xénon (si le véhicule en est équipé ; Chapitre Lampes au xénon). |
- Les vis du cache batterie (0,4 daN.m).
Barre stabilisatrice
Couples de serragem
vis de fixation de la
barre stabilisatrice sur le
berceau
2,1 daN.m
vis de fixation du boîtier
de direction sur le berceau
10, ...
