Revue technique Renault Megane: Véhicule sans clé : Description

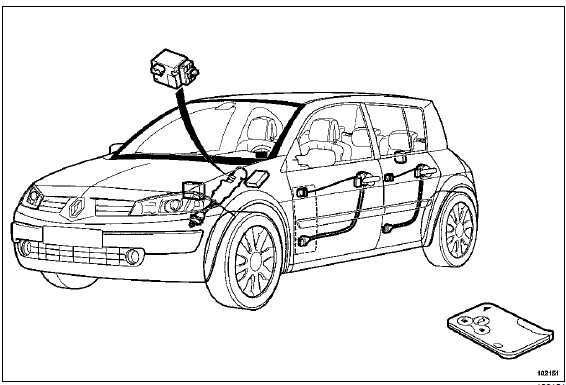

Le système de commande des ouvrants équipant le véhicule sans clé est composé :
- de l'unité centrale habitacle (avec récepteur radiofréquence),
- de badges spécifiques en version " simple " et " mains libres ",
- d'un repose-badge non codé (récepteur transpondeur),
- de moteurs de condamnation - décondamnation des ouvrants (intégrés aux serrures),
- d'antennes spécifiques de réception dans les poignées extérieures et dans le hayon (version " mains libres "),
- de capteurs de présence et mouvement (version " mains libres "),
- de serrures de portes spécifiques pour les fonctions sécurité enfant et super-condamnation (selon versions),
- de touches de condamnation dans les poignées extérieures des ouvrants.
Pour les particularités de l'unité centrale habitacle, (Chapitre Boîtier Interconnexion habitacle).
Pour les particularités de l'unité de protection et de commutation, (Chapitre Boîtier interconnexion moteur).
Pour les particularités du repose-badge et du bouton de démarrage (" start "), (Chapitre Antidémarrage).
Véhicule sans clé
ALP 1
Fonctionnement simple
CONSIGNES
Véhicule condamné (contact coupé).
ALP 2
Fonctionnement mains libres
CONSIGNES
Véhicule con ...
