Revue technique Renault Megane: Tube intermédiaire
F9Q ou K9K
Couples de serragem
 |
vis de support de silentbloc
sur le tube d'échappement |
0,8 daN.m |
vis de support de silentbloc
sur la caisse |
2,1 daN.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Couper la ligne d'échappement (Chapitre Echappement,
Généralités sur l'échappement, page 19B-1).
- Déposer :

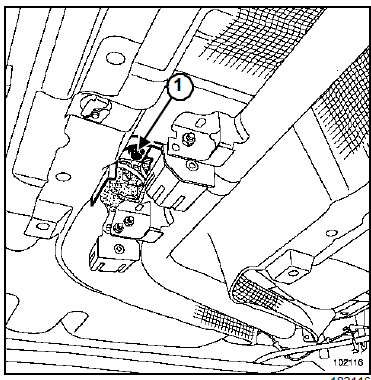

- les vis de fixation (1) du tube intermédiaire d'échappement
sur le support de silentbloc,
- le tube intermédiaire d'échappement.
Nota : Si les silentblocs sont endommagés :
- repérer la position du support sur la caisse,
- puis remplacer l'ensemble " support -
silentbloc ".
|
REPOSE
ATTENTION Couper le tube intermédiaire neuf (Chapitre
Echappement, Généralités sur l'échappement,
page 19B-1). |

- le pot de détente,
- les manchons (Chapitre Echappement, Généralités
sur l'échappement, page 19B-1).
Mettre en place le pot de détente.
- les vis de support de silentbloc sur le tube
d'échappement (0,8 daN.m),
- les vis de support de silentbloc sur la caisse
(2,1 daN.m).
- Serrer le manchon, tout en soulageant la ligne
d'échappement pour assurer l'alignement de la ligne,
(Chapitre Echappement, Généralités sur
l'échappement, page 19B-1).
- Vérifier la présence et la bonne fixation de tous les
écrans thermiques de la ligne d'échappement.
- Vérifier l'absence de contact sous caisse.
ATTENTION
- Remplacer impérativement tout écran thermique
détérioré.
- Ne pas réutiliser un manchon usagé.
- L'ensemble vis et écrous de serrage du machon
doit être orienté de façon à éviter tout risque de
contact sous caisse.
|
F4R ou K4J ou K4M
Couples de serrage
vis de support de silentbloc
sur le pot de
détente
0,8 daN.m
vis de support de silentbloc
sur la caisse
2,1 ...
Couples de serragem
vis de support de silentbloc
sur le silencieux
0,8 daN.m
vis de support de silentbloc
sur la caisse
2,1 daN.m
DÉPOSE
& ...
