Revue technique Renault Megane: Traverse arrière de pavillon

Revue technique Renault Megane / Tôlerie / Dessus de caisse / Traverse arrière de pavillon

Le remplacement de cette pièce est une opération complémentaire au pavillon pour les versions "toits normaux" et à la partie arrière de pavillon pour les versions "toits ouvrants".

NOTA : Il n'y a pas de spécificité méthode pour cette opération, les liaisons étant toutes réalisables comme à l'origine.

Vous trouverez dans la méthode un dessin de la pièce en position sur le véhicule pour information.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

COMPOSITION DE LA PIECE DE RECHANGE

Version toit normal

Pièce livrée assemblée avec :
La traverse arrière de pavillon nue,
La doublure latérale gauche de traverse arrière,
La doublure latérale droite de traverse arrière,
Deux écrous à souder.

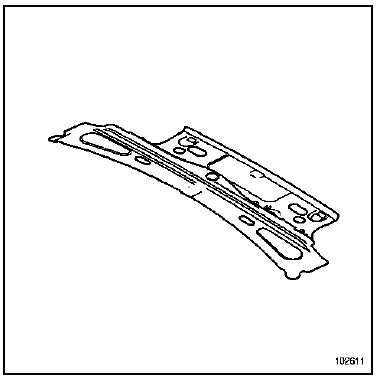

Version toit ouvrant

Version toit ouvrant

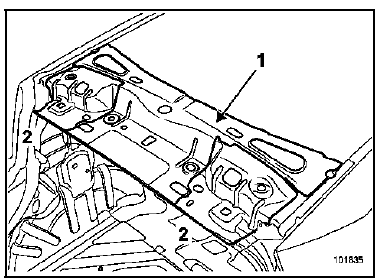

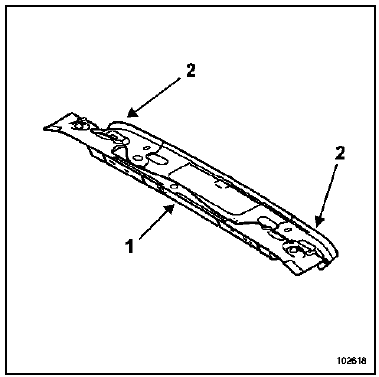

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Traverse arrière de pavillon partie centrale 0,7
  2.  Doublure latérale de traverse arrière 0,9

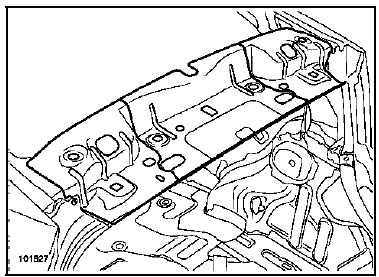

PIECE EN POSITION

Version toit normal

Version toit ouvrant

Version toit ouvrant

NOTA : La forme de la traverse arrière de pavillon pour la version toit ouvrant (1) est différente de la version toit normal.
