Couples de serrage
|
|
Vis patte de fixation - armature dossier | 35 N.m |
Vis de fixation accoudoir - armature | 18 N.m |
DEPOSE
Déposer le dossier (voir chapitre 76A-A).

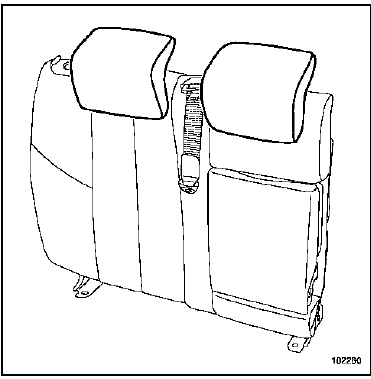

Déposer les appuie-tête.

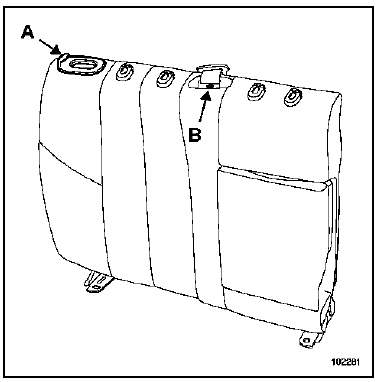

Déclipper l'enjoliveur de la commande de déverrouillage (A).
Déposer la vis (B).
Dégager l'enjoliveur de la sangle de ceinture.

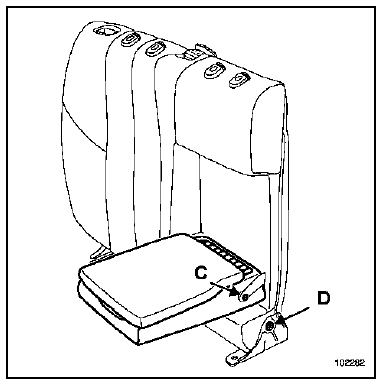

Déposer les vis (C) et (D).
Dégager :

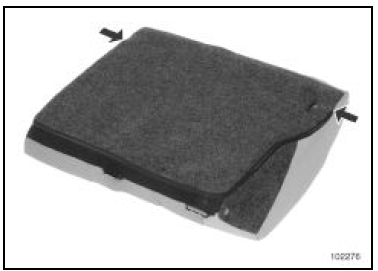

Ouvrir les deux fermetures à glissière.

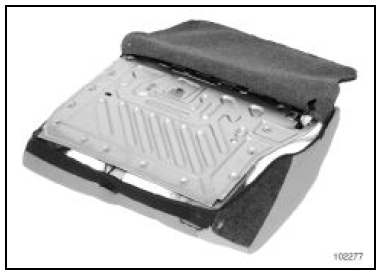

Dégarnir partiellement la coiffe afin d'accéder aux guides d'appuie-tête.

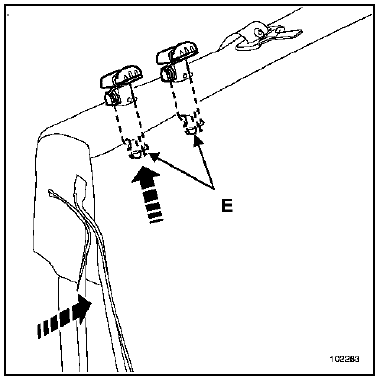

Exercer une pression sur les clips des guides (E).
Dégager les guides d'appuie-tête avec précaution afin d'éviter toute dégradation de la coiffe en partie supérieure.

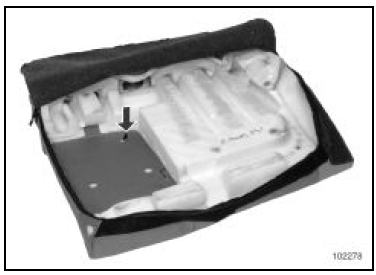

Déclipper l'agrafe de la garniture cartonnée.

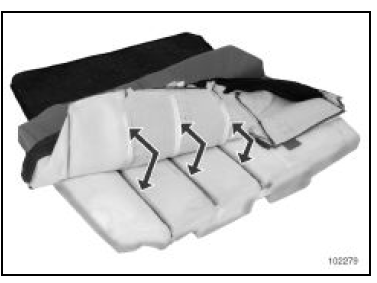

ATTENTION : Lors de la séparation "coiffe-mousse", maintenir les bandes de velcro (risque de dégradation de la mousse). |
Décoller les bandes de velcro.
REPOSE
Serrer au couple.
Procéder dans le sens inverse de la dépose.
Utiliser l'outil Car. 1558 (couleur bleue) pour la fermeture à glissière de la coiffe.
