K4J - K4M

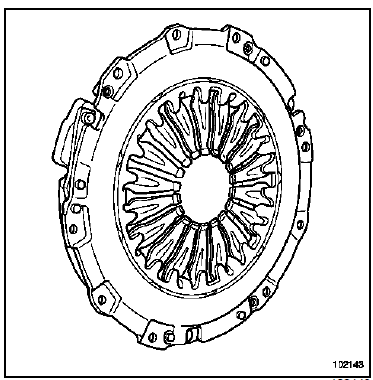

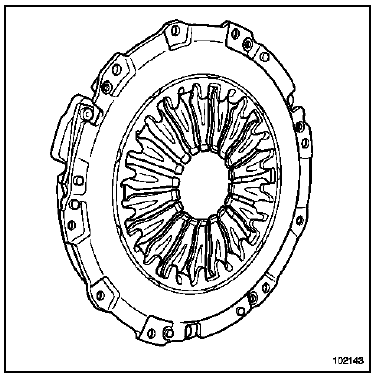

Mécanisme

Disque

Diamètre extérieur du disque : 200 mm
Epaisseur du disque : 6,9 mm
Nombre de cannelures : 26

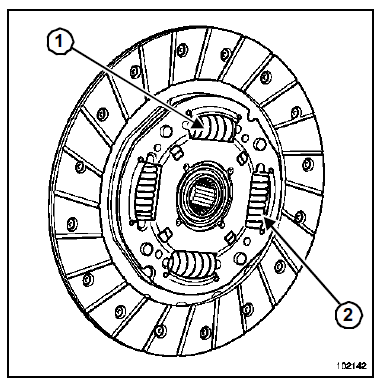

Couleur de ressorts (1) et (2) : Gris
K9K
Mécanisme

Disque

Diamètre extérieur du disque : 215 mm
Epaisseur du disque : 6,8 mm
Nombre de cannelures : 26

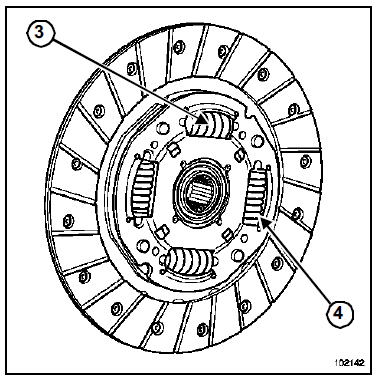

Couleur des ressorts (3) : Rouge et gris
Couleurs des ressorts (4): Gris
F4R ou F9Q

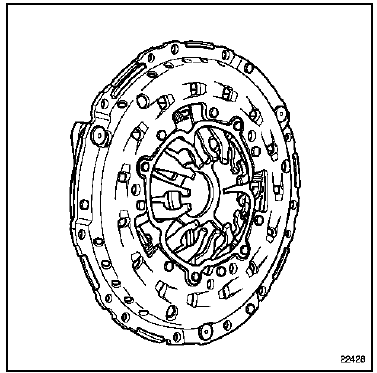

Mécanisme

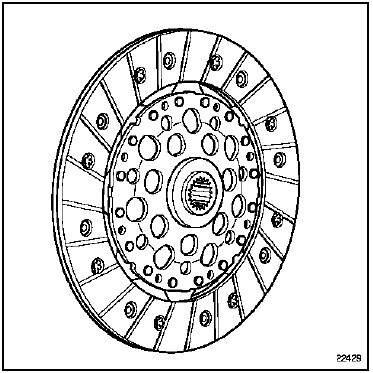

Disque

Diamètre extérieur du disque : 239 mm
Epaisseur du disque : 7,8 mm
Nombre de cannelures : 21
Embrayage
Mécanisme - DisqueTrappe de porte arrière
NOTA :
En cas de remplacement de porte ou d'intervention de
carrosserie, se reporter au chapitre 47A.
DEPOSE
Déposer le cache et la vis de la platine de lève-vitre.
Dégager la platine.
Déposer le cache et la vis (A) de la commande
d'ouverture de porte.
...
Fermeture de traverse inférieure
de baie
Le remplacement de cette pièce est associé à la
cloison de chauffage pour un choc latéral dans le pied
avant.
Les informations concernant les pièces
complémentaires seront traitées dans leurs chapitres
respectifs (voir sommaire).
Nota : ...
Bloc de résistances de
chauffage
DIRECTION A GAUCHE
Couples de serragem
vis de fixation de la tôle
de renfort de poutre
2,1 daN.m
vis de fixation du bloc de
résistances de chauffage
0,2 daN.m
vis de plot élastique
0,2 daN.m
vis du cache batterie
...
