Revue technique Renault Megane: Schéma de fonctionnement du système

Revue technique Renault Megane / Equipement électrique / Antidémarrage / Schéma de fonctionnement du système

Action utilisateur

Action utilisateur

Repère Action utilisateur
1
  • décondamnation du véhicule (radiofréquence ou mains libres),
  •  ou ouverture porte conducteur,
  •  ou appui sur le bouton de démarrage (" start "),
  •  ou appui sur touche de feux de détresse,
  •  ou appui sur touche sécurité enfant,
  •  ou appui sur touche de condamnation de l'habitacle,

 ou action sur manettes (éclairage ou essuyage)
2
  • appui sur le bouton de démarrage (" start "),
  •  et badge authentifié par unité centrale habitacle (badge dans le repose-badge ou fonctionnement de la fonction " mains libres ").
3
  • appui sur le bouton de démarrage (" start "),
  •  et badge authentifié par unité centrale habitacle (badge dans le repose-badge ou fonctionnement de la fonction " mains libres "),
  •  et appui sur la pédale de frein (avec la boîte de vitesses au point mort ou en position " Neutre " ou " Parking ") ou débrayer.
4
  • appui sur le bouton de démarrage (" start "),
  •  et badge authentifié par unité centrale habitacle (badge dans le repose-badge ou fonctionnement de la fonction " mains libres "),
  •  et appui sur la pédale de frein (et point mort) ou débrayé.
5
  • appui sur le bouton de démarrage (" start ") si le badge est authentifié par l'unité centrale habitacle (badge dans le repose-badge ou fonctionnement de la fonction " mains libres ") ou deux appuis sur le bouton de démarrage (" start ") si le badge n'est pas authentifié.
6
  • retrait du badge du repose badge (sans incidence en fonctionnement de la fonction" mains libres ").
7
  • ouverture porte conducteur,
  •  ou condamnation du véhicule (radiofréquence ou " mains libres "),
  •  ou temporisation de 20 minutes sans action utilisateur.
8
  • appui sur le bouton de démarrage (" start "),
  •  ou condamnation du véhicule (radiofréquence ou " mains libres "),
  •  ou temporisation de 20 minutes sans action utilisateur.
9
  • condamnation du véhicule (radiofréquence ou " mains libres "),
  •  ou temporisation de 5 minutes sans action utilisateur.

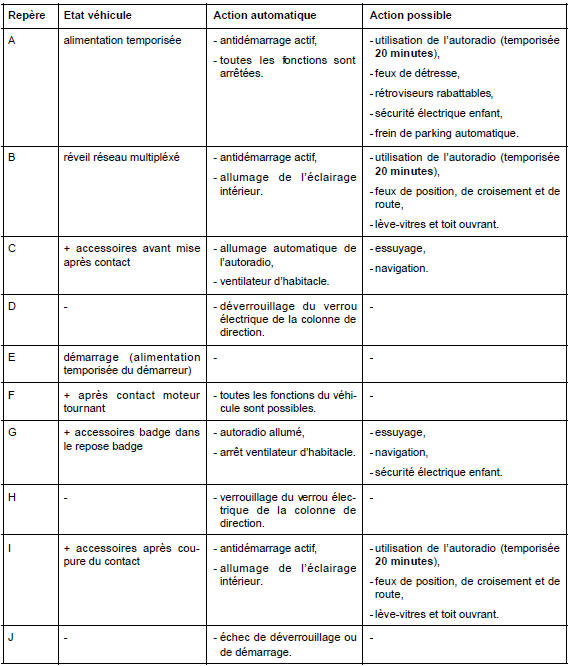

Etat véhicule

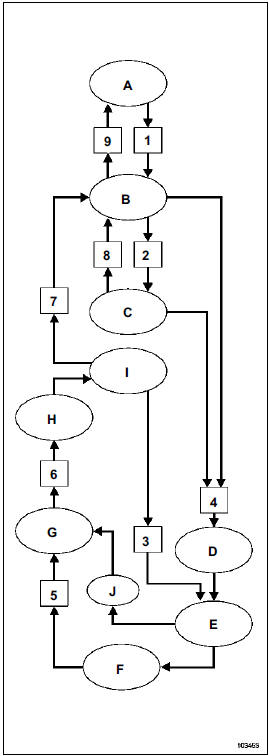

Diagramme de fonctionnement

    Fonctionnement
    I - FONCTIONNEMENT SIMPLE Lorsque le système antidémarrage est opérationnel, le voyant rouge de l'antidémarrage clignote. Le verrou électrique de colonne de direc ...

    Diagramme de fonctionnement
    ALP 1 Methode d'alimentation des calculateurs pour diagnostic CONSIGNES Les véhicules ne possèdent pas de position " + après contact ". Pour alimenter les calcu ...
