Revue technique Renault Megane: Diagramme de fonctionnement
| ALP 1 | Methode d'alimentation des calculateurs pour diagnostic |
CONSIGNES
Les véhicules ne possèdent pas de position " + après contact ". Pour alimenter les calculateurs, positionner le badge dans le repose-badge et effectuer un appui long sur le bouton de démarrage (" start ").
Nota :
- l'alimentation des calculateurs pour le mode diagnostic n'est pas temporisée. Pour couper l'alimentation, effectuer deux appuis sur le bouton de démarrage (" start "),
- cette fonction est impossible si l'unité centrale habitacle est vierge.

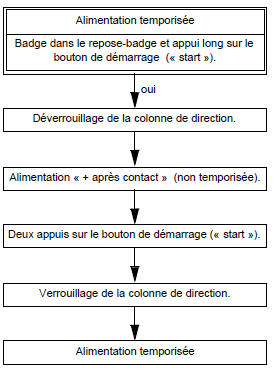

Schéma de fonctionnement du
système
Action utilisateur
Repère
Action utilisateur
1
décondamnation du véhicule (radiofréquence ou mains libres),
ou ouverture porte ...
Apprentissage
Matériel indispensable
outil de diagnostic
Les pièces neuves ne sont pas codées. Une fois montées
sur le véhicule, apprendre un code aux p ...
