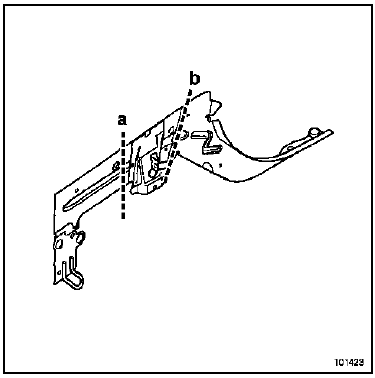

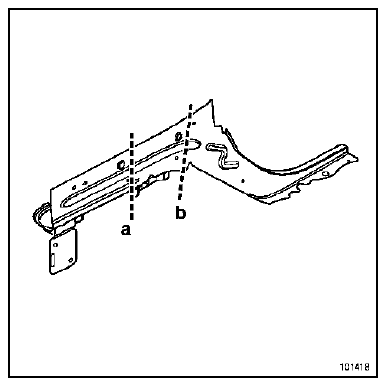

Cette pièce peut être remplacée partiellement de deux façons suivant les coupes (a) ou (b).
1 suivant coupe (a) :
2 suivant coupe (b) :
L'utilisation du banc de réparation est indispensable.
Nota : Lors d'un redressage du support de traverse radiateur, le remplacement partiel suivant coupe (a) est possible afin d'accéder à la zone déformée. |
ATTENTION Les positions de coupes données dans les méthodes ne peuvent pas être décalées, elles sont déterminées en fonction de celles des doublures et des renforts. |
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Dans les cas où les points de soudure ne sont pas réalisables avec la pointeuse, ceux-ci peuvent être remplacés par des bouchons.
COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Fermeture de support de traverse radiateur
Anneau d'arrimage (côté gauche)
Fermeture de boîtier de fixation de berceau
Support de flexible de frein
Support de réservoir de conditionnement d'air
Côté droit
Côté gauche
PIECES CONCERNEES (épaisseur en mm) :

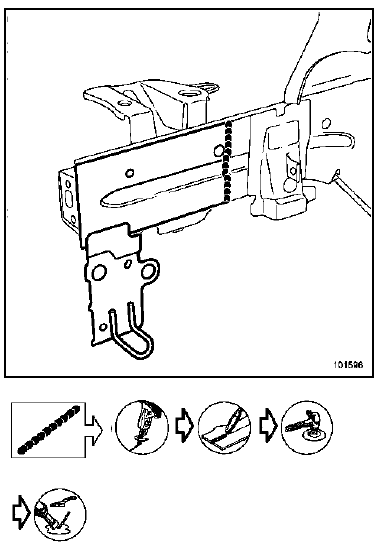

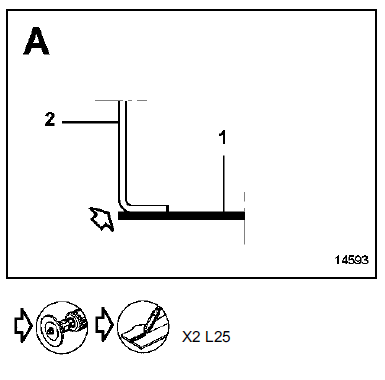

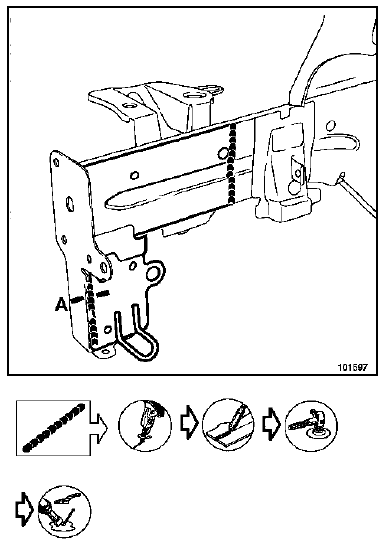

DETAIL DE LA COUPE (a)
Complémentaire au redressage du support de traverse radiateur
Complémentaire au remplacement du support de traverse radiateur

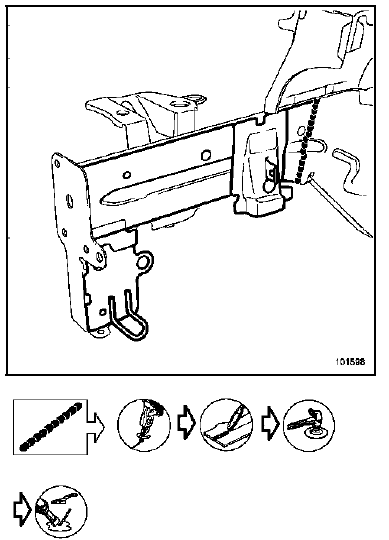

DETAIL DE LA COUPE (b)
Nota : La coupe s'effectue sur la ligne de raboutage. |
