Revue technique Renault Megane: Longeron avant
Cette pièce peut être remplacée partiellement de deux façons suivant les coupes (a) ou (b) : opérations complémentaires au remplacement de la fermeture de longeron pour une collision avant.
| ATTENTION Les positions de coupe données dans les méthodes ne peuvent pas être décalées, elles sont déterminées en fonction de celles des doublures et des renforts. |
Dans la méthode décrite ci-après, vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Dans les cas où les points de soudure ne sont pas réalisables avec la pointeuse, ceux-ci peuvent être remplacés par des bouchons.
L'utilisation du banc de réparation est indispensable.
COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Boîtier renfort
Renfort de longeron
Support de traverse radiateur
Boîtier avant de fixation berceau
Plaquette de fixation berceau
Renfort support de boîte (côté gauche)
Equerre de liaison (côté droit)
Ecrous sertis
Ecrous soudés
Goujons soudés
Côté droit
Côté gauche
PIECES CONCERNEES (épaisseur en mm) :
- Longeron avant 1,7/2,5

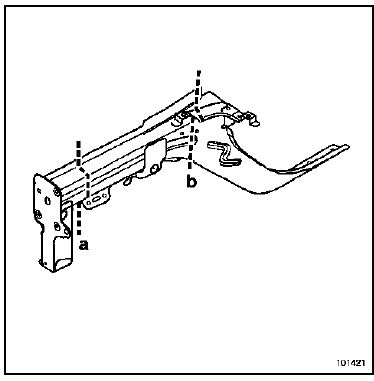

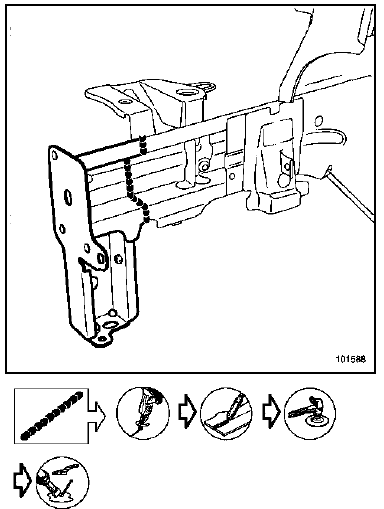

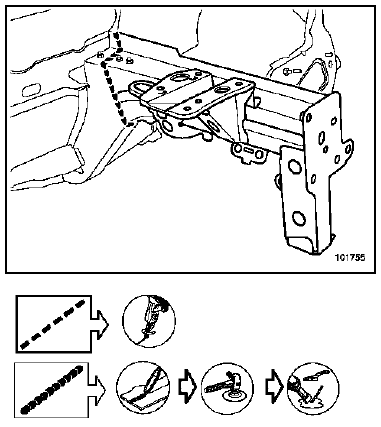

REMPLACEMENT PARTIEL SELON COUPE (a) Côté gauche

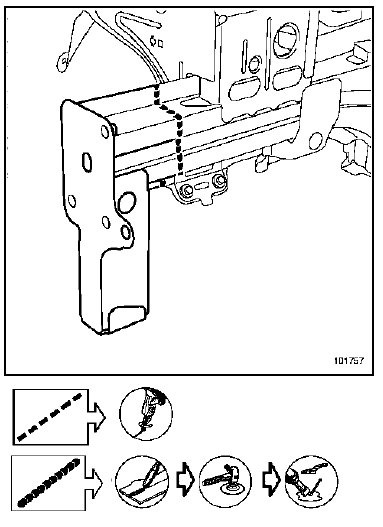

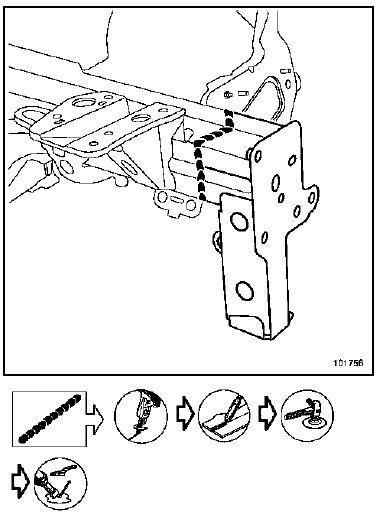

Côté droit

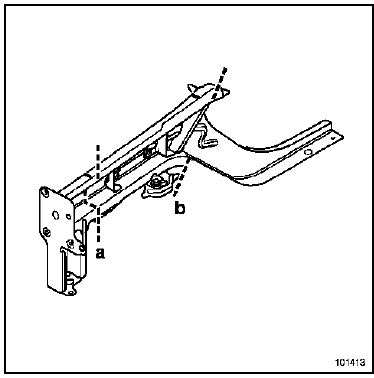

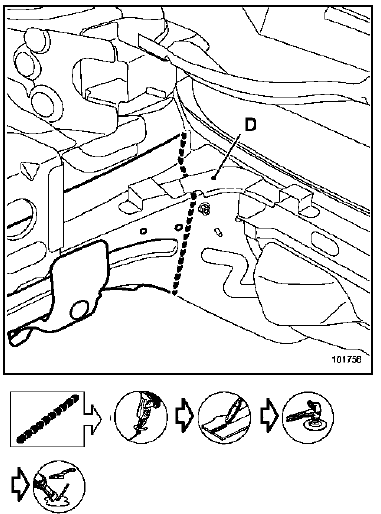

REMPLACEMENT PARTIEL SELON COUPE (b)
| Nota : La coupe s'effectue au niveau de la ligne de raboutage. |
Nota : La coupe s'effectue au niveau de la ligne de raboutage.

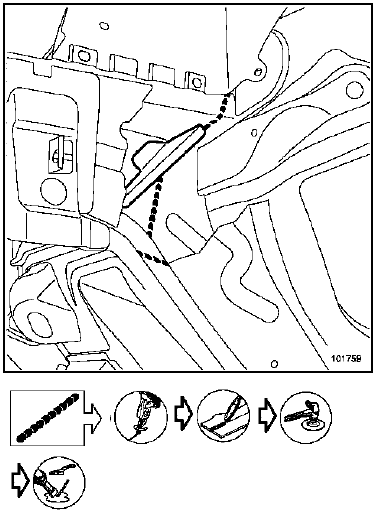

| Nota : Pour effectuer la coupe, il est nécessaire de dégrafer l'équerre de liaison. |
II est déconseillé de réutiliser l'équerre de liaison préalablement dégrafée, celle-ci est disponible au magasin de pièces de rechange.
Préparation de la pièce de rechange

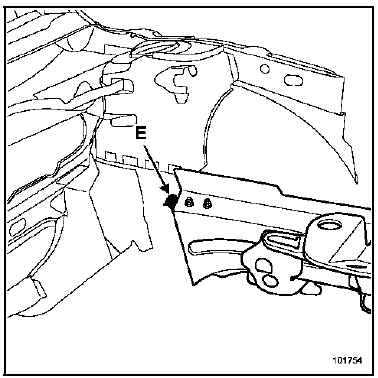

| ATTENTION Lors de la découpe, faire attention à préserver le renfort intérieur arrière (E). |
