Revue technique Renault Megane: Potentiomètre de pédale d'accélérateur
DÉPOSE
- Débrancher :
- la batterie,
- le connecteur de la pédale d'accélérateur.
- Déposer :

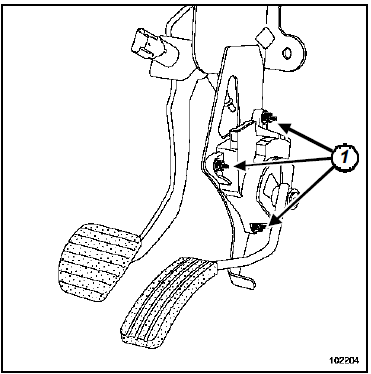

- les trois vis de fixation (1) de la pédale,
- la pédale.
REPOSE
- Procéder dans le sens inverse de la dépose.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (voir Chapitre Equipement électrique). |
| Nota : Un défaut sur le potentiomètre de position de la pédale d'accélérateur entraîne un régime de ralenti ou de fonctionnement modifié (Chapitre Injection diesel, Description fonctionnelle de l'injection diesel, page 13B-39). |
Potentiomètre de pédale
d'accélérateur : Généralités
Le potentiomètre de pédale d'accélérateur est solidaire
de la pédale d'accélérateur. Son remplacement entraîne
le remplacement de la péd ...
Potentiomètre de pédale
d'accélérateur : Branchement
Potentiomètre double piste
RÉSISTANCE
Piste 1 : voies 3 et 5 : 1700 +/- 900 Ω
Piste 2 : voies 2 et 6 : 3875 +/- 1025 Ω ...
