Revue technique Renault Megane: Gicleur de lave-projecteur
|
Couples de serragem
|
|
| écrou du gicleur | 2 N.m |
DÉPOSE
- Déposer le bouclier avant (voir Bouclier avant).

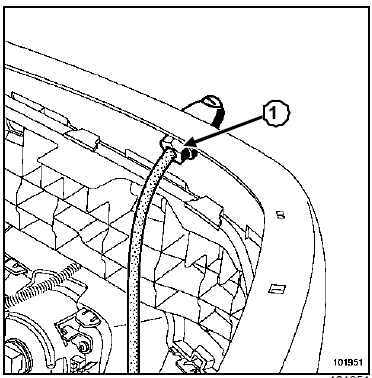

- Déposer l'écrou (1).
- Extraire le gicleur.
REPOSE
PARTICULARITÉS D'UN BOUCLIER NEUF
| Nota : Les boucliers neufs sont livrés non percés. Pour adapter des gicleurs de lave-projecteurs, percer suivant le prémarquage, de préférence avant de le peindre. |

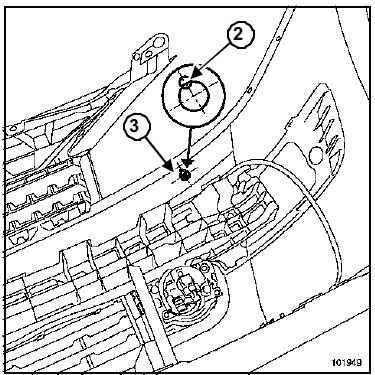

- Utiliser un foret de diamètre 3 mm, pour l'indexage (2).
- Faire un avant-trou pour le trou (3) du gicleur.
- Utiliser une fraise cônique pour finir le trou.
- Positionner le gicleur.
- Serrer au couple l'écrou du gicleur (2 N.m).
