La pompe lave-projecteurs est alimenté par l'unité centrale habitacle.

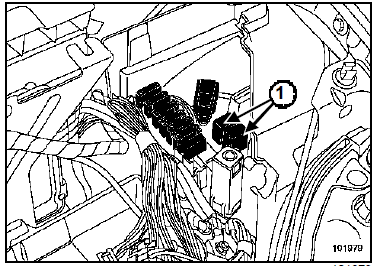

Lorsque la commande de lave-vitre est actionnée et que les feux de route ou de croisement sont allumés, l'unité centrale habitacle pilote successivement deux relais (1). Le signal peut être comparé à une alimentation alternative.
Ainsi la pompe électrique lave-projecteurs (bidirectionnelle) envoie de l'eau en même temps sur les deux projecteurs (voir schémas électriques).

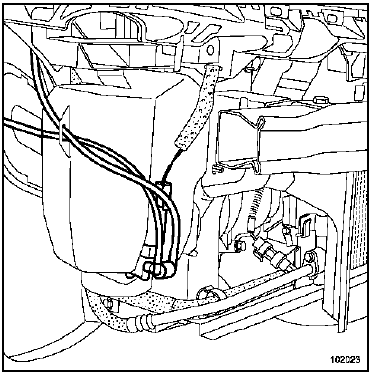

Pour déposer la pompe lave-projecteurs, déposer le bouclier avant (Chapitre Projecteurs avant).
