Revue technique Renault Megane: Démarreur

F4R ou K4J ou K4M

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie

  • Déposer :
  •  les caches du moteur,
  •  la fixation du résonateur d'air (K4J),
  •  le conduit de sortie de filtre à air (K4M), (F4R).
  •  Débrancher :
  •  le connecteur de la sonde de niveau d'huile,
  •  les connexions du démarreur.
  •  Déposer :
  •  la béquille de fixation du collecteur d'échappement sur la boîte de vitesses (F4R),

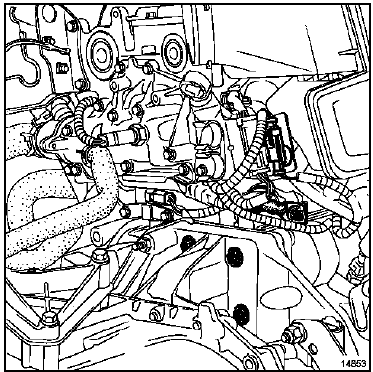

  •  les fixations du démarreur,
  •  le démarreur.

REPOSE

  •  Vérifier la présence de la douille de centrage.
  •  Procéder dans le sens inverse de la dépose.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).

F9Q

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie.
  •  Déposer :
  •  les caches du moteur,
  •  la roue avant droite,
  •  la batterie,
  •  le bac à batterie,
  •  la Durit d'air entre le filtre à air et le conduit du turbocompresseur.

  • Déposer :

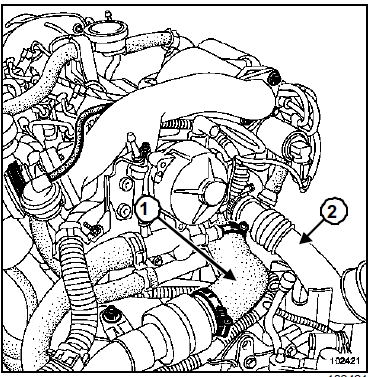

  •  la Durit d'air (1) et écarter légèrement la Durit (2),
  •  la biellette de reprise de couple,
  •  la plaque de renfort de la traverse de radiateur du côté droit.

  • Déposer :

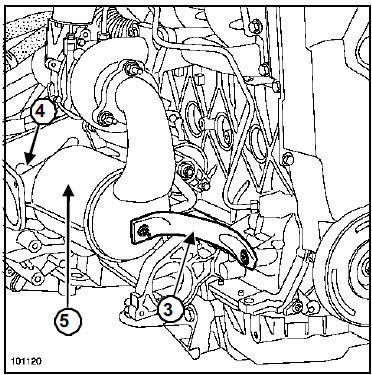

  •  la béquille (3),
  •  la plaque de fixation (4) du catalyseur sur la boîte de vitesses,
  •  le catalyseur (5) (Chapitre Echappement).
  •  Débrancher les connexions électriques du démarreur.

  • Déposer :

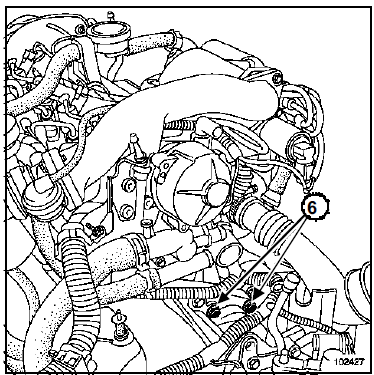

  •  les fixations (6) du démarreur,
  •  le démarreur.

REPOSE

  •  Vérifier la présence de la douille de centrage.
  •  Procéder dans le sens inverse de la dépose.
  •  Reposer le catalyseur (Chapitre Echappement, Catalyseur, page 19B-6)
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).

K9K

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie.
  •  Déposer :
  •  les caches du moteur,
  •  la roue avant droite.

  • Déposer :

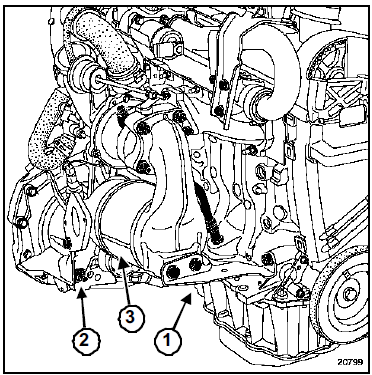

  •  la béquille (1),
  •  la béquille de fixation (2) du catalyseur sur la boîte de vitesses,
  •  le catalyseur (3)(Chapitre Echappement, Catalyseur, page 19B-6).
  •  Débrancher les connexions électriques du démarreur.

  • Déposer :

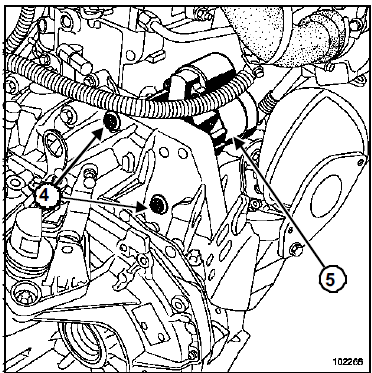

  •  les fixations (4) du démarreur,
  •  le démarreur (5).

REPOSE

  •  Vérifier la présence de la douille de centrage.
  •  Procéder dans le sens inverse de la dépose.
  •  Reposer le catalyseur (Chapitre Echappement, Catalyseur, page 19B-6)
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).
