Revue technique Renault Megane: Collecteur

F9Q

Couples de serragem

goujon de fixation du collecteur 0,8 daN.m
écrous de fixation des collecteurs 2,8 daN.m
vis de fixation de la vanne de recirculation des gaz d'échappement 0,8 daN.m

DÉPOSE

  •  Débrancher la batterie.
  •  Déposer :
  •  le conduit d'admission (Chapitre Mélange carburé, Conduit d'admission, page 12A-36),
  •  le turbocompresseur (Chapitre Suralimentation).

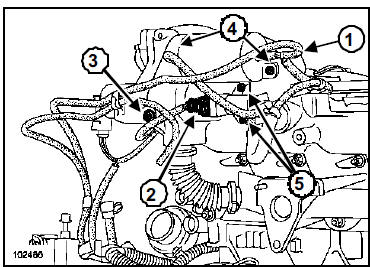

  • Débrancher :
  •  le tuyau d'arrivée d'air de l'étouffoir (1),
  •  le connecteur (2) de l'électrovanne d'arrêt moteur.
  •  Déposer :
  •  le support des tuyaux (3),
  •  la réserve de dépression (4),
  •  l'électrovanne d'arrêt moteur (5).

  • Débrancher la vanne électrique de recirculation des gaz d'échappement.

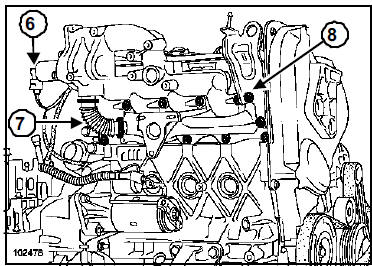

  •  Déposer :
  •  la vanne électrique de recirculation des gaz d'échappement (6),
  •  le tuyau de recirculation des gaz d'échappement (7),
  •  la patte de levage moteur (8),
  •  les écrous de fixation des collecteurs,
  •  les collecteurs.

REPOSE

  •  Procéder dans le sens inverse de la dépose.
  •  Remplacer les joints :
  •  des collecteurs,
  •  de la vanne de recirculation des gaz d'échappement,
  •  du conduit d'admission.
  •  Serrer aux couples :
  •  le goujon de fixation du collecteur (0,8 daN.m),
  •  les écrous de fixation des collecteurs (2,8 daN.m),
  •  les vis de fixation de la vanne de recirculation des gaz d'échappement (0,8 daN.m).
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).
