Revue technique Renault Megane: Préliminaires

1. APPLICABILITE DU DOCUMENT

Ce document présente le diagnostic applicable sur toutes les Unités Centrales Electroniques correspondant aux caractéristiques suivantes :

2. ELEMENTS INDISPENSABLES AU DIAGNOSTIC

Type documentation :

Méthodes de diagnostic (ce présent document) :

•  Diagnostic assisté (intégré à l'outil de diagnostic), papier (Manuel de Réparation ou Note Technique), Dialogys.

Schémas Electriques :

•  Visu-Schéma (Cédérom), papier.

Type outils de diagnostic :

•  CLIP

Type outillage indispensable :

3. RAPPELS

Défauts

Il existe des défauts déclarés présents et des défauts déclarés mémorisés (apparus selon un certain contexte et disparus depuis ou toujours présents mais non diagnostiqués selon le contexte actuel).

L'état "présent" ou "mémorisé" des défauts doit être considéré à la mise en oeuvre de l'outil de diagnostic suite à la mise du + après contact (+ APC) (sans action sur les éléments du système).

Pour un défaut présent, traiter le défaut selon la démarche indiquée dans le chapitre "Interprétation des défauts".

Pour un défaut mémorisé, noter les défauts affichés et suivre les indications figurant dans la partie "consignes".

Si le défaut est confirmé en appliquant la consigne, la panne est présente. Dans ce cas, traiter le défaut.

Si le défaut n'est pas confirmé, faire les vérifications de base. Pour cela, vérifier :

•  les lignes électriques qui correspondent au défaut,
•  les connecteurs de ces lignes (oxydation, broches pliées, etc.),
•  la résistance de l'élément détecté défectueux,
•  l'hygiène des fils (isolation fondue ou coupée, frottements).

Contrôle de conformité

Le contrôle de conformité a pour objectif de vérifier les états et paramètres qui n'affichent pas de défaut sur l'outil de diagnostic lorsqu'ils sont non cohérents. Cette étape permet par conséquent :

•  de diagnostiquer des pannes sans affichage de défaut qui peuvent correspondre à une plainte client.
•  de vérifier le bon fonctionnement du système et de s'assurer qu'une panne ne risque pas d'apparaître de nouveau après la réparation.

Dans ce chapitre figure donc un diagnostic des états et des paramètres, dans les conditions de leur contrôle.

Si un état ne fonctionne pas normalement ou qu'un paramètre est hors tolérance, vous devez consulter la page de diagnostic correspondante.

Effets client - Arbre de localisation de pannes

Si le contrôle à l'outil de diagnostic est correct mais que la plainte client est toujours présente, il faut traiter le problème par "effet client".

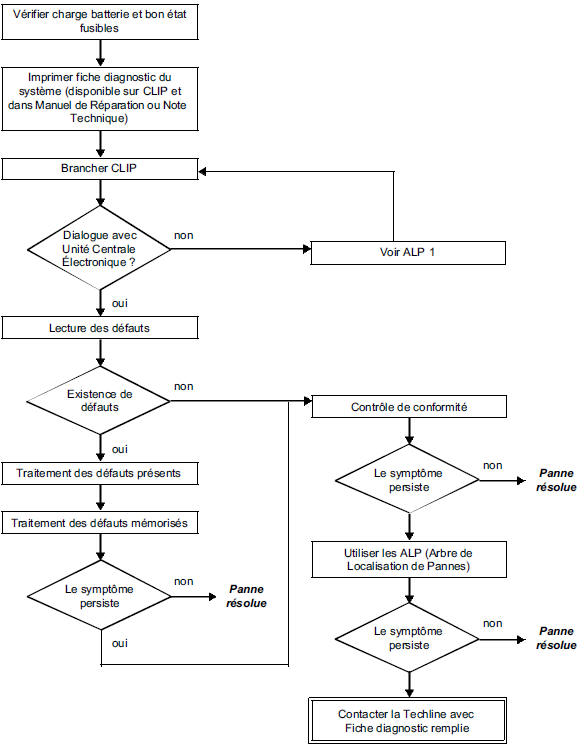

4. DEMARCHE DE DIAGNOSTIC

5. FICHE DIAGNOSTIC

Cette fiche vous sera systématiquement demandée :

•  Lors des demandes d'assistance technique à la Techline.
•  Pour les demandes d'agrément, lors d'un remplacement de pièces avec agrément obligatoire.
•  Pour la joindre aux pièces "sous surveillance" demandées en retour. Elle conditionne alors le remboursement de la garantie, et concourt à une meilleure analyse des pièces déposées.

6. CONSIGNES DE SECURITE

Toute opération sur un élément nécessite le respect de règles de sécurité afin d'éviter tous dégâts matériels ou humains :

•  Vérifier la bonne charge de la batterie pour éviter toute dégradation des calculateurs en cas de faible charge.
•  Il est formellement interdit d'effectuer un essai routier avec l'outil de diagnostic en dialogue car les fonctions ABS (Antiblocage des roues) et REF (Répartiteur électronique de freinage) sont désactivées. La pression de freinage est identique sur les deux essieux du véhicule (risque de tête à queue sur fort freinage).

7. LEXIQUE DES ABREVIATIONS

A.B.S : Antiblocage des roues.
+APC : + Après contact.
+AVC : + Avant contact.
BVA : Boite de Vitesses Automatique
COSLAD : Correction en Site des Lampes au Xénon.
DAE : Direction Assistée Electrique
DTC : Diagnostic Trouble Code
REF : Répartiteur Electronique de Freinage.
UCH : Unité Centrale Habitacle.
UPC : Unité de Protection et de Commutation.
VIN : Véhicle Identification Number
