Revue technique Renault Megane: Bras inférieur

Matériel indispensable

outil de diagnostic



Couples de serragem

boulons de fixation du bras inférieur sur le berceau 7 daN.m
écrou de rotule de direction 3,7 daN.m
écrou de rotule de biellette de renvoi de barre stabilisatrice 4,4 daN.m
boulon de la rotule inférieure 6,2 daN.m
vis de fixation avant de la traverse de radiateur 10,5 daN.m
vis de fixation arrière de traverse de radiateur 2,1 daN.m
vis inférieures de renfort latéral 2,1 daN.m
vis de fixation de roue 11 daN.m



ATTENTION

Ne jamais prendre appui sur le bras inférieur avec un système de levage.

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie en commençant par la borne négative.
  •  Sangler le radiateur avec la grille de la calandre.

  • Déposer :
  •  la roue avant,
  •  les protections de passage de roue,
  •  le cache sous moteur,

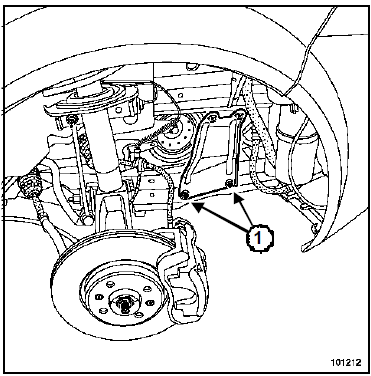

  •  les vis inférieures (1) de renfort latéral,
  •  les vis de fixation avant (2) de la traverse de radiateur,
  •  les écrous de fixation arrière de la traverse de radiateur,
  •  la traverse de radiateur.
  •  Dégrafer le câblage du capteur de vitesse de roue.
  •  Débrancher le connecteur du capteur de vitesse de roue dans le passage de roue.
  •  Déposer :

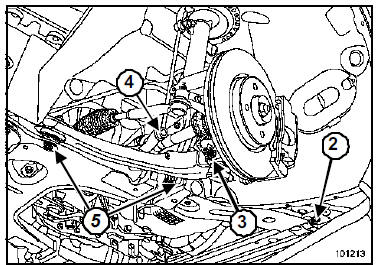

  • le boulon de rotule inférieure (3),
  • l'écrou de rotule de biellette de renvoi de barre stabilisatrice (4),
  •  Extraire la rotule du capteur de hauteur (si le véhicule en est équipé).
  •  Déposer :
  • les boulons arrière et avant (5) de fixation de bras inférieur,
  •  le bras inférieur.

REPOSE

  •  Procéder dans le sens inverse de la dépose.

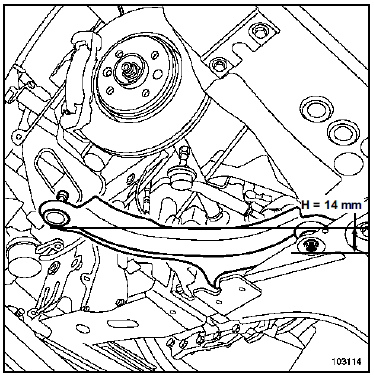

  • Positionner le bras inférieur pour que la différence de hauteur entre le plan de la rotule inférieure et la tête de vis de fixation arrière berceau soit de (H = 14 mm).
  •  Serrer au couple les boulons de fixation du bras inférieur sur le berceau (7 daN.m) dans cette position.
  •  Reposer la rotule inférieure dans le porte-fusée.
ATTENTION
  •  Remplacer impérativement les fixations de berceau et de bras par des fixations neuves.
  •  Placer impérativement une cale de 10 mm d'épaisseur entre la traverse de radiateur et le berceau pour serrer au couple les fixations de la traverse de radiateur.
  • Reposer et serrer aux couples :
  •  l'écrou de rotule de direction (3,7 daN.m),
  •  l' écrou de rotule de biellette de renvoi de barre stabilisatrice (4,4 daN.m),
  •  leboulon de la rotule inférieure (6,2 daN.m),
  •  la traverse de radiateur et les vis de fixation avant de la traverse de radiateur (10,5 daN.m),
  •  les vis de fixation arrière de traverse de radiateur (2,1 daN.m),
  •  les vis inférieures de renfort latéral (2,1 daN.m),
  •  les roues avant et les vis de fixation de roue (11 daN.m).
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie).

  • Régler les trains roulants (Chapitre Généralités).
ATTENTION

En cas de réglage des trains roulants, effectuer l'apprentissage du capteur de couple et d'angle à l'aide de l'outil de diagnostic (voir manuel de diagnostic).
