Revue technique Renault Megane: Capteur de hauteur arrière

Revue technique Renault Megane / Equipement électrique / Lampes au xénon / Capteur de hauteur arrière

Couples de serragem

vis de fixation du capteur de hauteur arrière 8 N.m

DÉPOSE

  • Déposer :

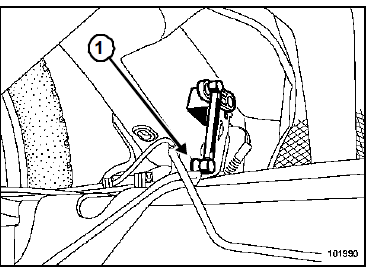

  •  l'agrafe (1),

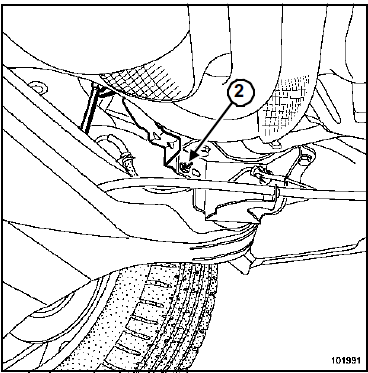

  •  la vis de fixation (2) du capteur de hauteur arrière.

REPOSE

  •  Positionner le capteur avec son support sur le véhicule.
  • Serrer au couple la vis de fixation du capteur de hauteur arrière (8 N.m).
ATTENTION

Remplacer impérativement l'agrafe (1) après chaque démontage.



Nota :
  •  Le capteur arrière ne possède pas les mêmes caractérisques électroniques que le capteur avant, il est donc très important de ne pas les intervertir.
  •  Le capteur arrière possède un repère de couleur vert.
  •  Effectuer impérativement une initialisation du système des lampes au xénon (Chapitre Lampes au xénon, Projecteurs au xénon : Réglage, page 80C-14) et procéder au réglage des projecteurs.
    Capteur de hauteur avant : Branchement
    ...

    Capteur de hauteur arrière : Branchement
    ...
