Revue technique Renault Megane: Boîtier de recirculation des gaz d'échappement
K9K
|
Outillage spécialisé indispensable |
|
| Mot. 1567 | Pince à distance pour colliers EGR |
|
Couples de serragem
|
|
| vis de fixation du boîtier de recirculation des gaz d'échappement | 2,1 daN.m |
| vis de fixation du tube métallique d'air d'admission | 2,1 daN.m |
| anneau de levage (côté distribution) | 2,1 daN.m |
| vis de fixation d'écran thermique d'électrovanne de recirculation des gaz d'échappement | 1,2 daN.m |
DÉPOSE
- Débrancher la batterie.
- Déposer :
- les caches du moteur,

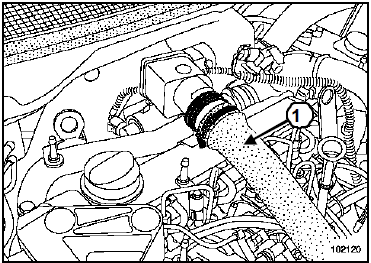

- le conduit d'air (1).

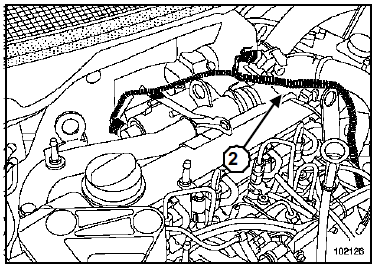

- Débrancher le faisceau électrique (2).
- Dégager le faisceau électrique.

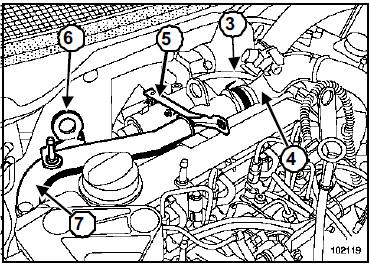

- Débrancher :
- le tuyau caoutchouc (3) de la soupape régulatrice de pression de suralimentation du conduit d'air,
- le tuyau (4) d'admission d'air sur le boîtier de recirculation des gaz d'échappement.
- Déposer :
- la patte (5),
- l'anneau de levage moteur (6),
- le tube métallique (7) d'admission d'air.

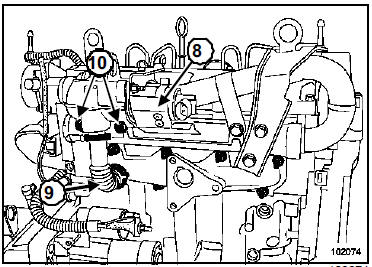

- Déposer :
- l'écran thermique (8) d'électrovanne de recirculation des gaz d'échappement,
- le tube (9) de recirculation des gaz d'échappement,
- les deux vis de fixation (10) du boîtier de recirculation des gaz d'échappement,
- le boîtier de recirculation des gaz d'échappement.
REPOSE
- Remplacer le tube de recirculation des gaz d'échappement avec des colliers neufs.
- Serrer les colliers neufs à l'aide de l'outil (Mot. 1567).
- Remplacer les joints toriques du tube métallique d'admission d'air.
- Serrer aux couples :
- les vis de fixation du boîtier de recirculation des gaz d'échappement (2,1 daN.m),
- les vis de fixation du tube métallique d'air d'admission (2,1 daN.m),
- l'anneau de levage (côté distribution) (2,1 daN.m),
- les vis de fixation d'écran thermique d'électrovanne de recirculation des gaz d'échappement (1,2 daN.m).
- Procéder dans le sens inverse de la dépose.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique). |
