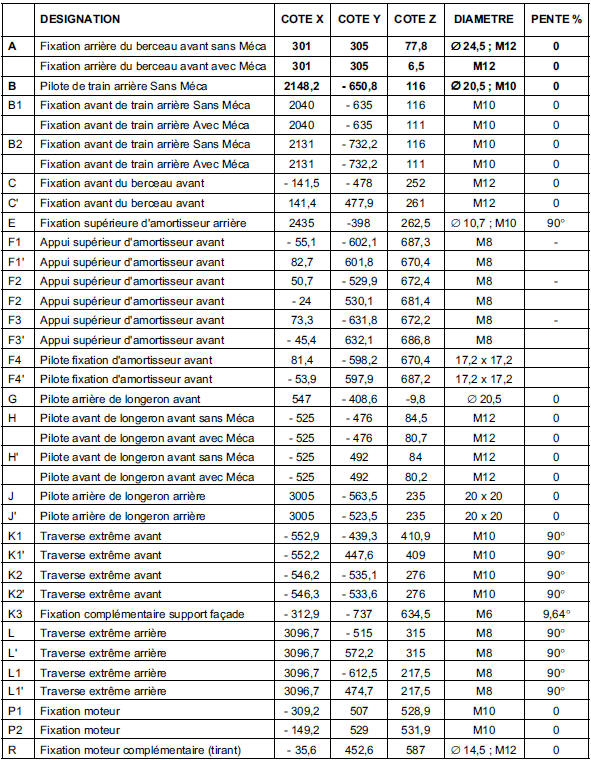

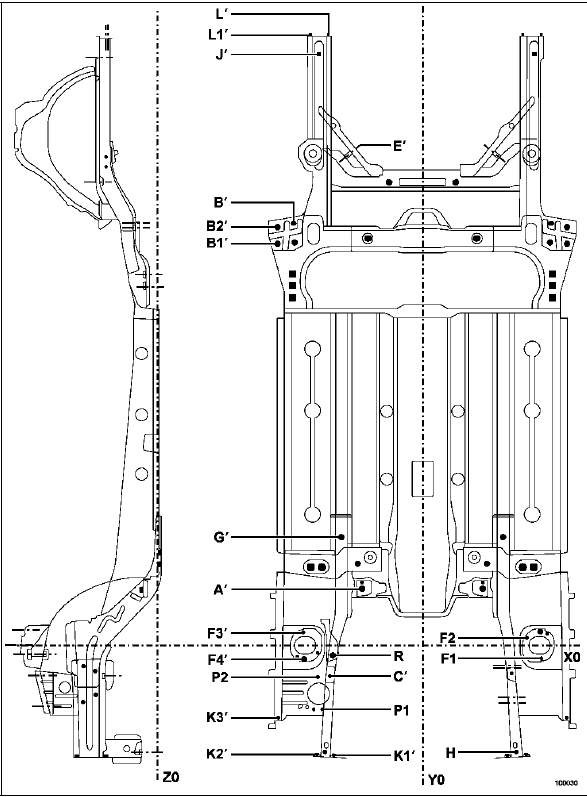

A et B = référentiel de mise en assiette

Diagnostic collision
Restructuration soubassementNavigation "haut de gamme" :
Branchements de l'unité
centrale de communication
Connecteur (1) 15 voies (rouge)
Connecteur (2) 30 voies (gris)
Connecteur (3) 30 voies (vert)
(4) et (5) : entrée et sortie d'antenne radio. ...
Gouttière de panneau d'aile arrière
Bien repérer l'encoche du film adhésif et de l'aile
arrière (A).
Retirer partiellement la feuille de protection (côté
adhésif) sur la partie arrière du film (1).
Positionner et coller la partie arrière du film (1) avec le
bord a ...
Antennes d'ouverture :
Branchement
Capteurs de présence et mouvement (connecteur
2)
Antenne d'ouverture et touche de condamnation
(connecteur 3)
Nota :
La touche de condamnation est un interrupteur
simple. Il est possible de la contrôler à l'aide d'un
ohmmètre entre ...
