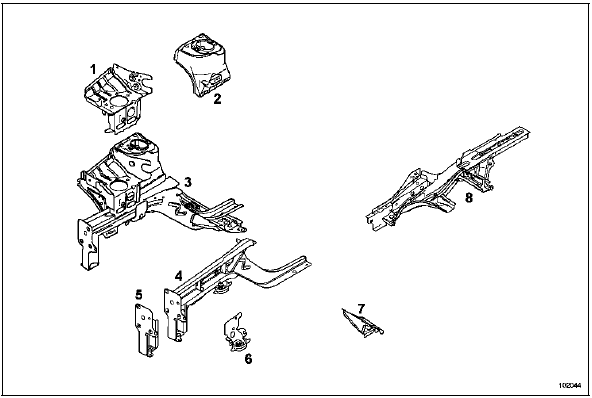

PIECES COMPORTANT LES POINTS DE FIXATION MECANIQUE QUI NECESSITENT UNE MISE AU MA

  1. Support moteur
  2.  Passage de roue avant
  3.  Demi-bloc avant
  4.  Longeron avant
  5.  Support de traverse radiateur
  6.  Boîtier de fixation avant de berceau avant
  7.  Boîtier de fixation arrière de berceau avant
  8.  Longeron arrière

1. REFERENCES PRINCIPALES DE MISE EN ASSIETTE

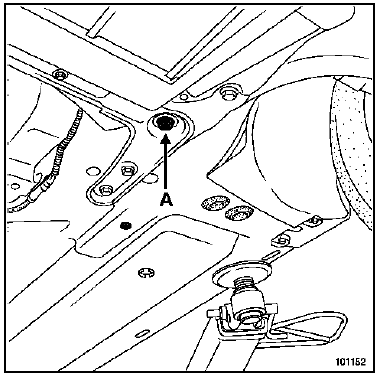

A - FIXATION ARRIERE DE BERCEAU AVANT

C'est la référence principale avant de mise en assiette.

1 - Mécanique avant en place

1 - Mécanique avant en place

Le calibre coiffe la vis de fixation du berceau.

Deux cas peuvent se présenter :

  1.  - pour une restructuration arrière, ces deux points suffisent à eux seuls à l'alignement et au support de l'avant du véhicule.
  2.  - pour un léger choc avant, sans dépose du berceau train avant.

II est néanmoins conseillé en cas de doute sur la déformation de l'un des points du référentiel principal (A ou B), d'utiliser deux points supplémentaires situés dans une zone non affectée par le choc, afin de confirmer la mise en assiette.

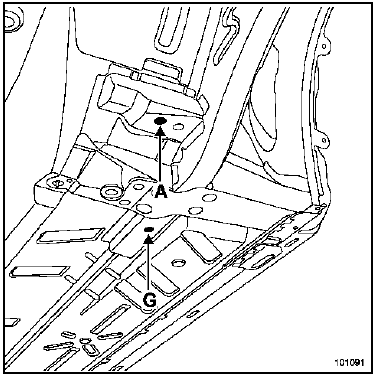

2 - Mécanique avant déposée

2 - Mécanique avant déposée

NOTA : Du côté gauche, le trou est rond, du côté droit, c'est une boutonnière.

En cas de remplacement du support arrière de berceau, cette référence est remplacée provisoirement par le point (G), situé sur la partie arrière du longeron avant, le point (A) servant alors à positionner l'élément remplacé.

IMPORTANT

Ce point contribue à assurer la géométrie du train avant, il fait l'alignement du berceau de train avant par rapport à la caisse, il a une influence directe sur tous les angles du train avant.

B - FIXATION AVANT DE TRAIN ARRIERE

C'est la référence principale arrière de mise en assiette.

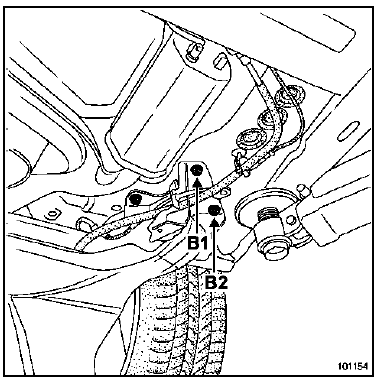

1 - Mécanique arrière en place

1 - Mécanique arrière en place

Le calibre coiffe les vis de fixation de palier de train arrière.

Utilisé pour un choc avant ou un petit choc arrière.

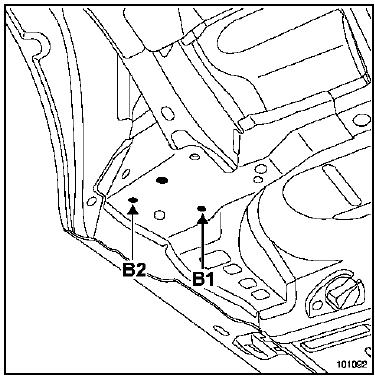

2 - Mécanique arrière déposée

2 - Mécanique arrière déposée

Le calibre est en appui sous le boîtier de fixation de train arrière et est centré dans les trous taraudés de fixation de palier de train arrière.

En cas de remplacement du longeron arrière complet, cette référence est remplacée par le point (G) situé à l'arrière du longeron avant le point (B) servant alors à positionner la pièce remplacée.

IMPORTANT

Ces points contribuent à assurer l'alignement du train arrière par rapport à la caisse, ils ont une influence directe sur l'angle de trajectoire du véhicule.

2. REFERENCES DE POSITIONNEMENT DES PIECES REMPLACEES

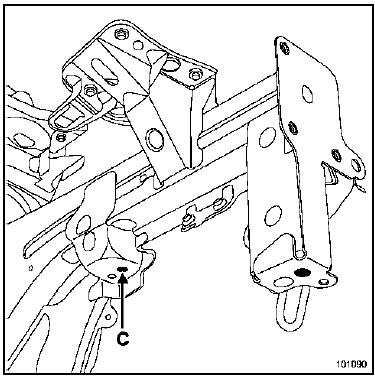

C - FIXATION AVANT DE BERCEAU AVANT

Avec mécanique avant déposée uniquement, le

Avec mécanique avant déposée uniquement, le calibre est en appui sous le boîtier de fixation avant de berceau avant et est centré dans le trou taraudé de fixation du berceau. II est à utiliser lors du remplacement :

  •  d'un longeron avant partiel ou complet,
  •  d'un demi-bloc.

IMPORTANT

Ce point contribue à assurer la géométrie du train avant, il a une influence directe sur le débattement dans l'espace du triangle inférieur, donc sur les variations de l'angle de chasse et du parallélisme.

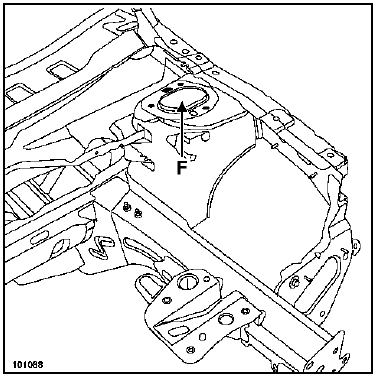

F - FIXATION SUPERIEURE D'AMORTISSEUR AVANT

Le calibre est en appui sous la coupelle d'amortisseur

Le calibre est en appui sous la coupelle d'amortisseur et se centre dans le trou de la coupelle d'amortisseur.

II est à utiliser lors du remplacement :

  •  du passage de roue,
  •  d'un demi-bloc avant,

Il est également utilisé lors d'un redressage.

IMPORTANT

Ce point contribue à assurer la géométrie du train avant, il a une influence directe sur les angles de pivot, carrossage et chasse.

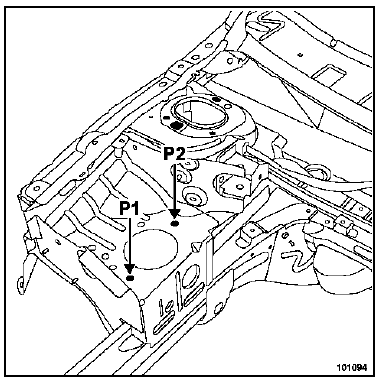

P - FIXATION MOTEUR

Le calibre vient se placer par-dessus l'appui moteur, il

Le calibre vient se placer par-dessus l'appui moteur, il se centre dans les trous de fixation du patin.

II est à utiliser avec mécanique déposée pour le remplacement :

  •  d'un demi-bloc avant,
  •  d'un passage de roue avant.

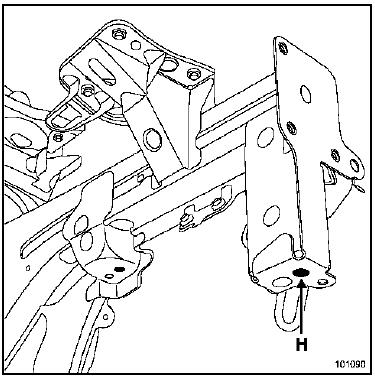

H - EXTREMITE DE LONGERON AVANT

Le calibre vient en appui sous le longeron et est centré

Le calibre vient en appui sous le longeron et est centré dans le trou taraudé de fixation de traverse support radiateur.

II est à utiliser avec mécanique déposée pour le remplacement :

  •  d'un longeron,
  •  d'un demi-bloc avant,
  •  d'un support de fixation de traverse de radiateur.

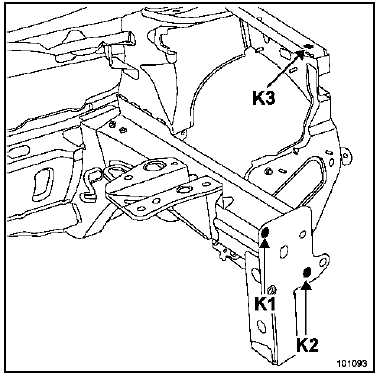

K - FIXATIONS DE TRAVERSE CHOC AVANT

Le calibre vient en appui verticalement contre le

Le calibre vient en appui verticalement contre le support de traverse radiateur et est centré dans les trous taraudés de fixation de traverse choc avant.

En restructuration, les points (K1) et (K2) sont utilisés pour le remplacement :

  •  d'un support de traverse radiateur,
  •  d'un longeron avant partiel ou complet,
  •  d'un demi-bloc.

Ils servent également de référence pour le point (K3) de fixation de support supérieur d'aile avant.

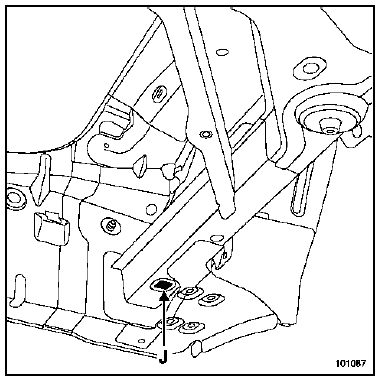

J - EXTREMITE DE LONGERON ARRIERE

Le calibre vient en appui sous le longeron et est centré

Le calibre vient en appui sous le longeron et est centré dans le trou pilote.

II est à utiliser avec mécanique en place pour la remise en ligne du longeron.

II est également utilisé avec mécanique déposée, dans les mêmes conditions, pour le remplacement du longeron.

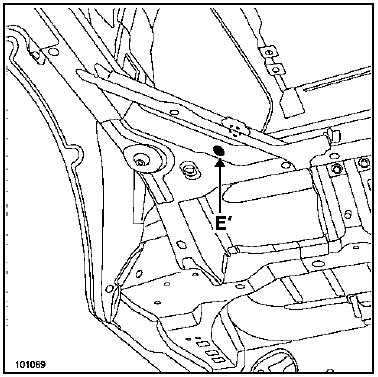

E - FIXATION D'AMORTISSEUR ARRIERE

Le calibre est centré et fixé dans l'axe de l'amortisseur.

Le calibre est centré et fixé dans l'axe de l'amortisseur.

II est à utiliser lors du remplacement :

  •  du longeron arrière complet.

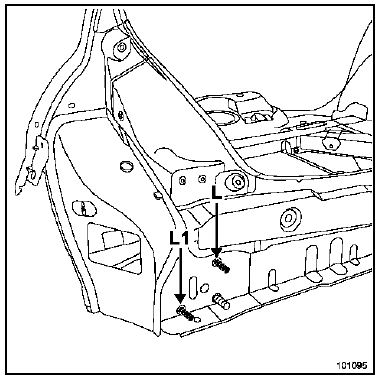

L - TRAVERSE DE JUPE

Le calibre vient en appui verticalement contre la

Le calibre vient en appui verticalement contre la doublure latérale de jupe arrière et est centré sur les goujons de fixation de la traverse de choc arrière.

Ils sont utilisés lors du remplacement :

  •  d'un renfort de fixation de traverse de choc,
  •  d'un longeron arrière partiel ou complet.

BLACKHAWK

BLACKHAWK

Têtes spécifiques pour Système MS

Commander à : BLACKHAWK
centre Eurofret
Rue de Rheinfeld
67100 STRASBOURG

Référence fournisseur : REN-88 835

NOTA : Ces matériels sont disponibles seulement sur commande.

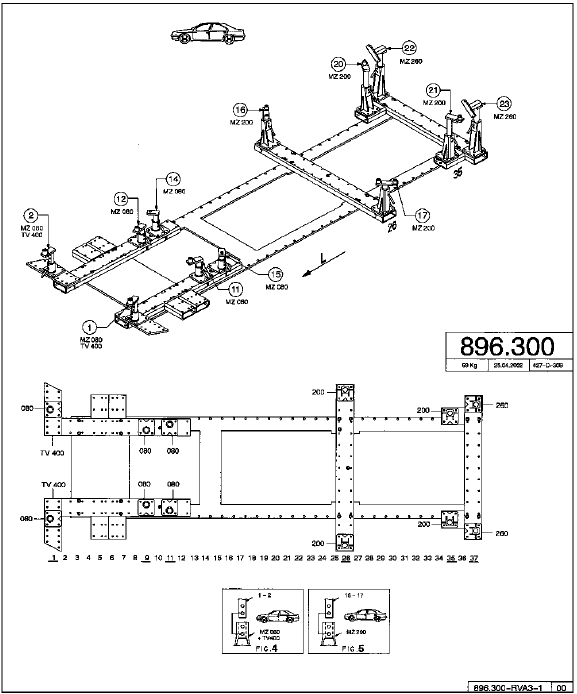

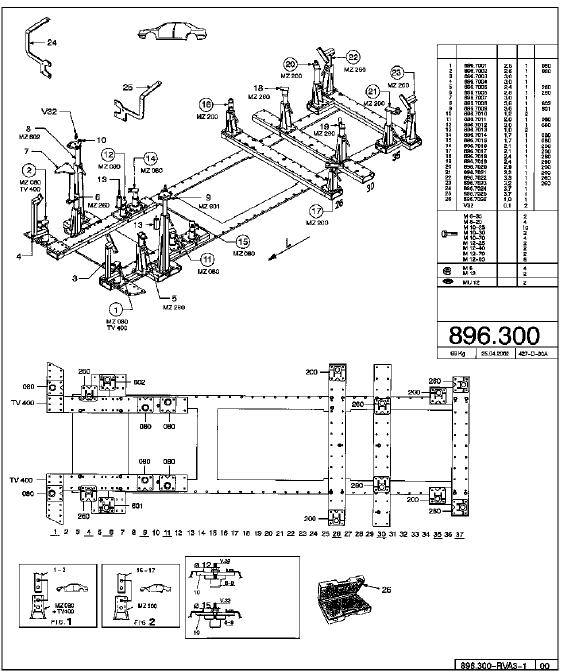

CELETTE

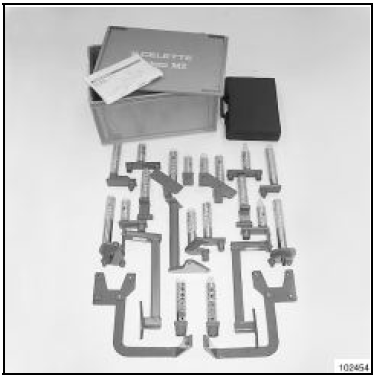

Têtes spécifiques pour Système MZ

Commander à : CELETTE S.A
B.P.9
38026 VIENNE

Référence fournisseur : 896.300

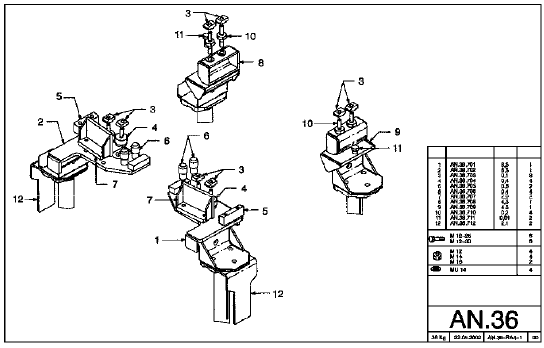

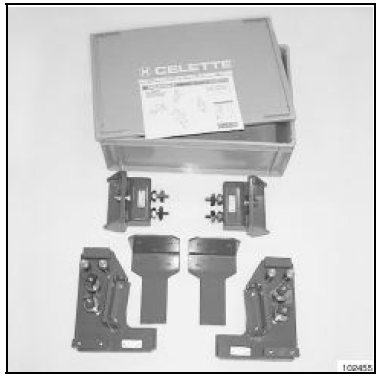

KIT ANCRAGE POUR BANC DE REPARATION CELETTE

Référence fournisseur : AN.36

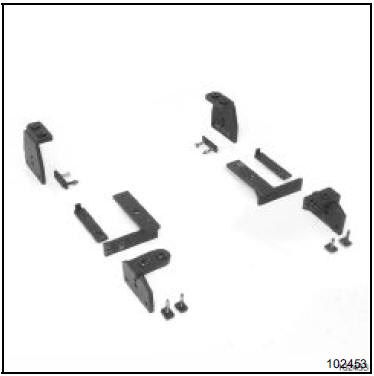

KIT ANCRAGE POUR BANC DE REPARATION

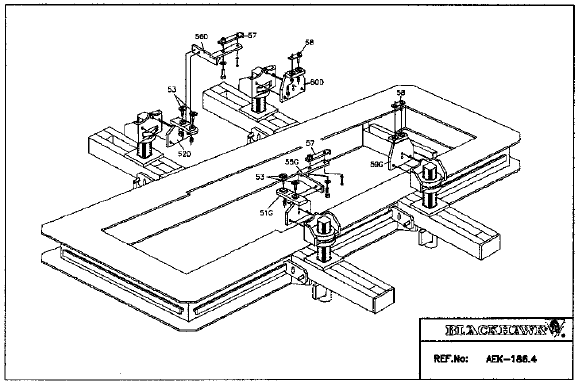

KIT ANCRAGE POUR BANC DE REPARATION BLACKHAWK

Référence fournisseur : AEK-186.4
