Revue technique Renault Megane: Contrôle de conformité
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur arrêté sous contact.

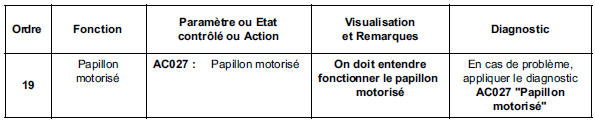

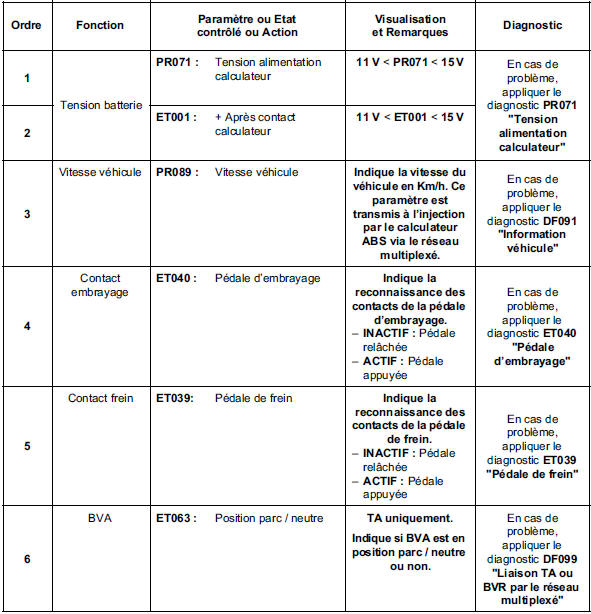

ETATS ET PARAMETRES PRINCIPAUX DU CALCULAT
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur arrêté sous contact.

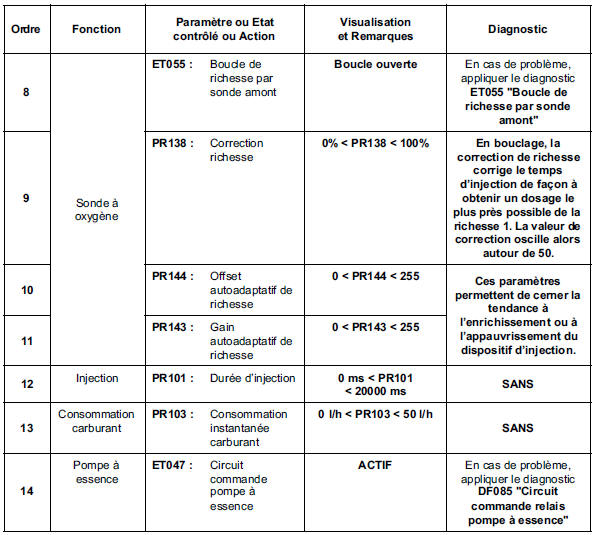

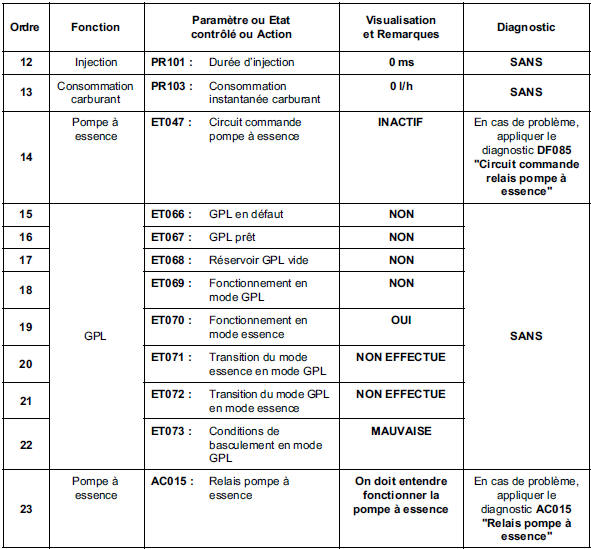

SOUS FONCTION CIRCUIT CARBURANT / GPL
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur arrêté sous contact.

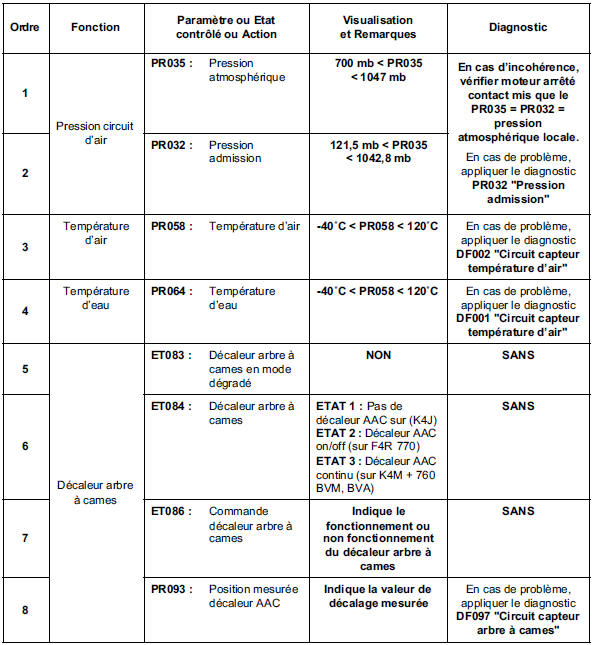

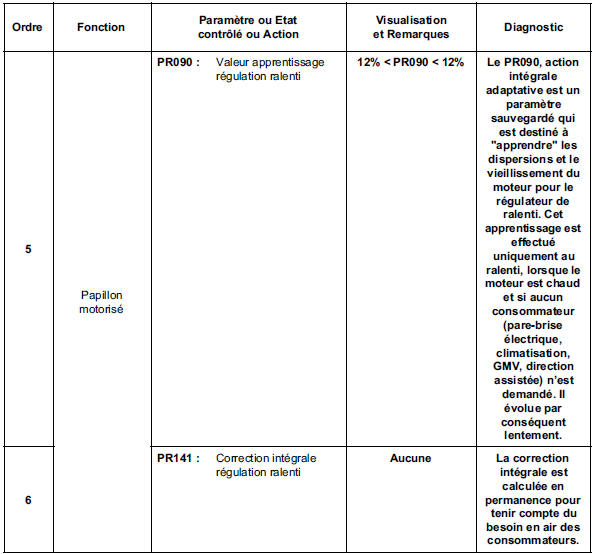

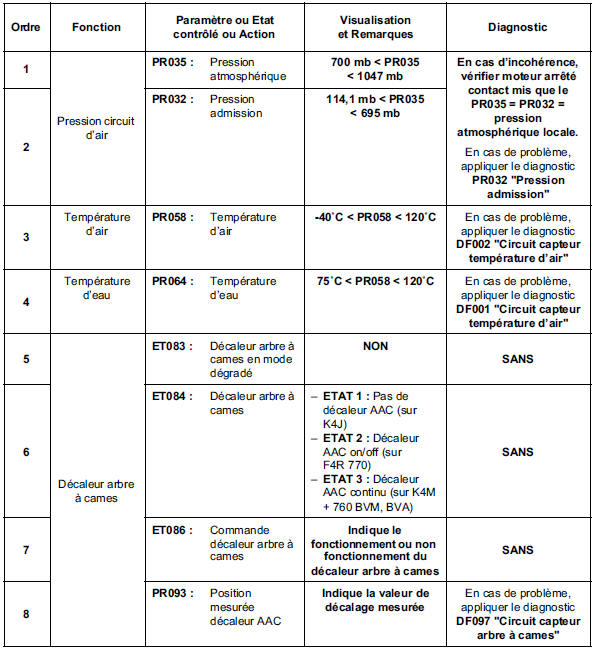

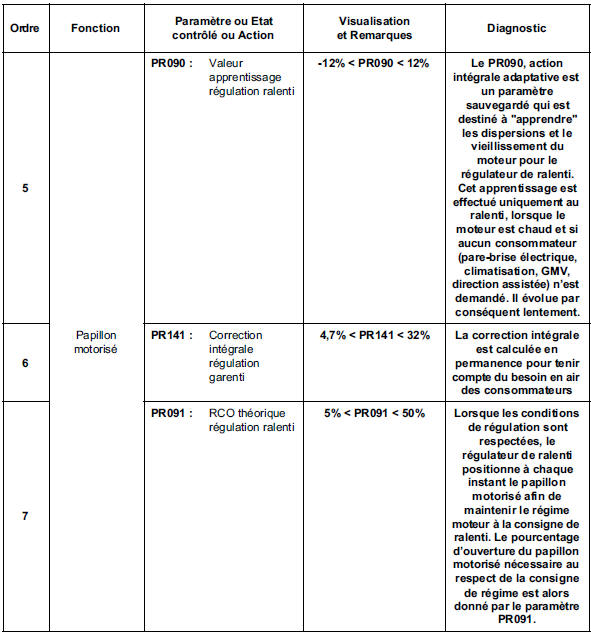

SOUS FONCTION CIR. AIR (SURAL / ADMIS)
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur arrêté sous contact.

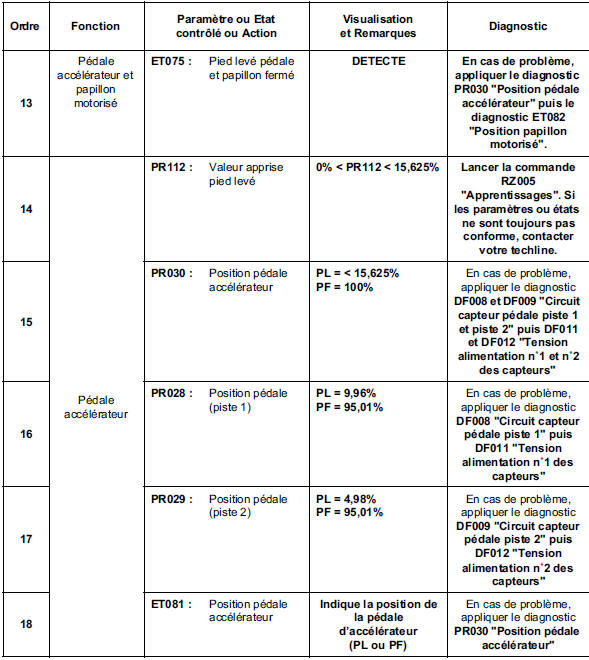

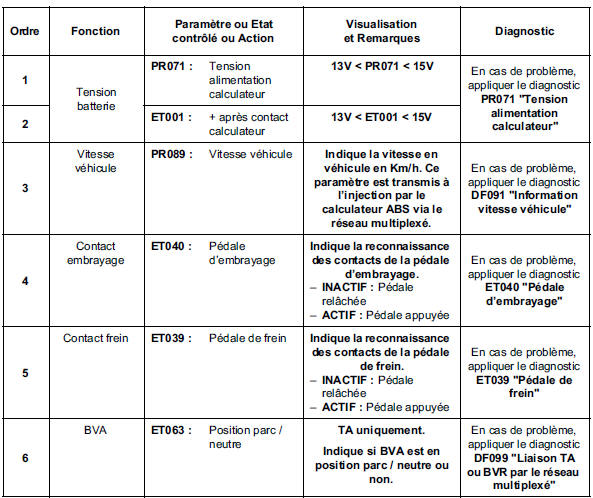

SOUS FONCTION PARAMETRES CONDUCTEUR
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur arrêté sous contact.

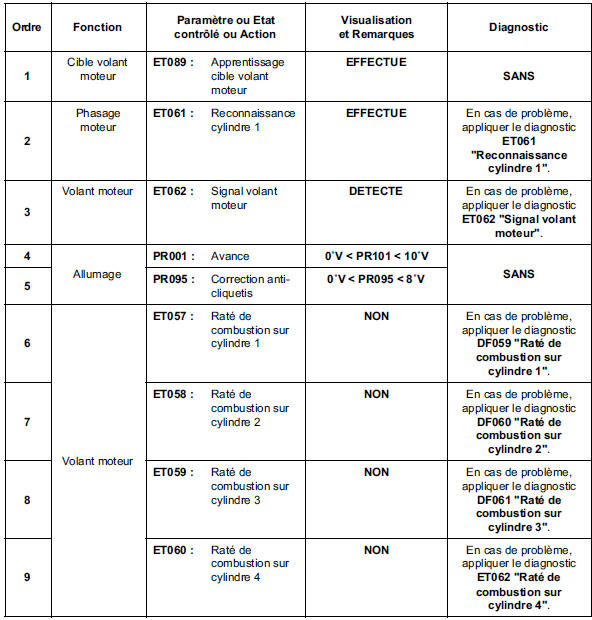

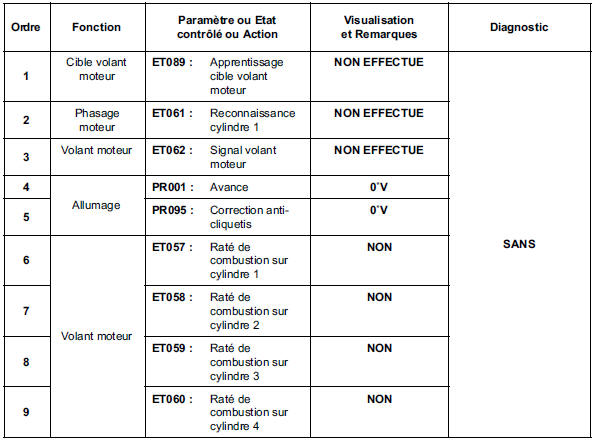

SOUS FONCTION ALLUMAGE / PRECHAUFFAGE
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur arrêté sous contact.

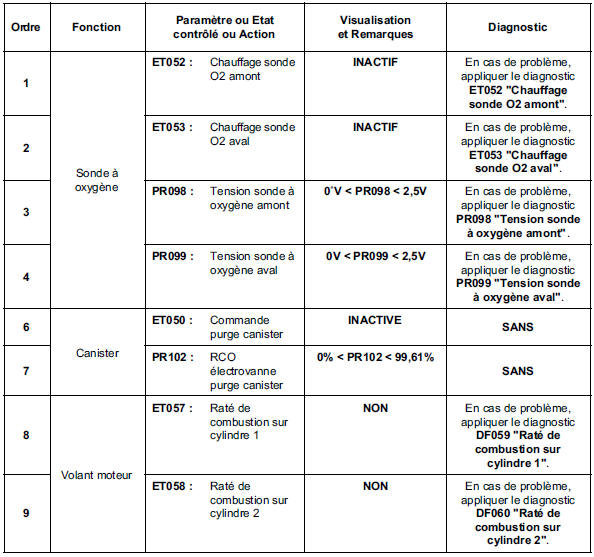

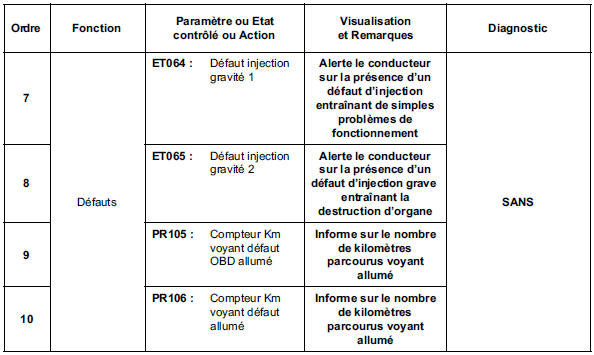

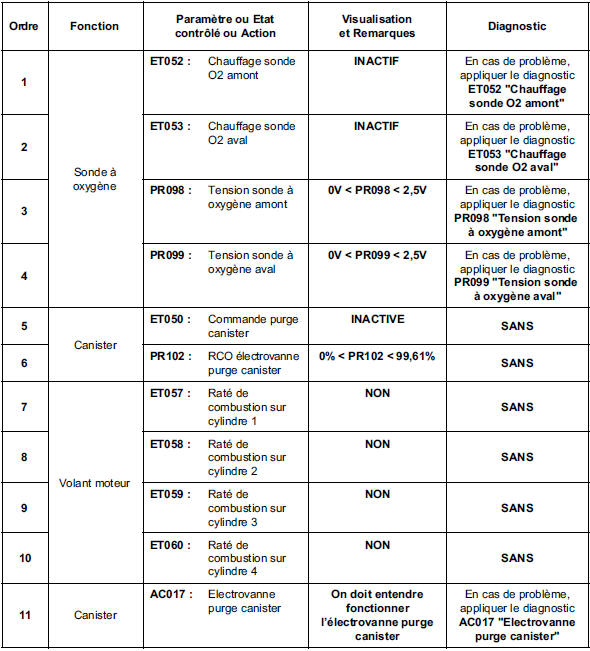

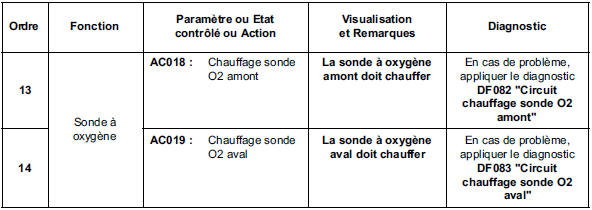

SOUS FONCTION ANTIPOLLUTION / OBD
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur arrêté sous contact.

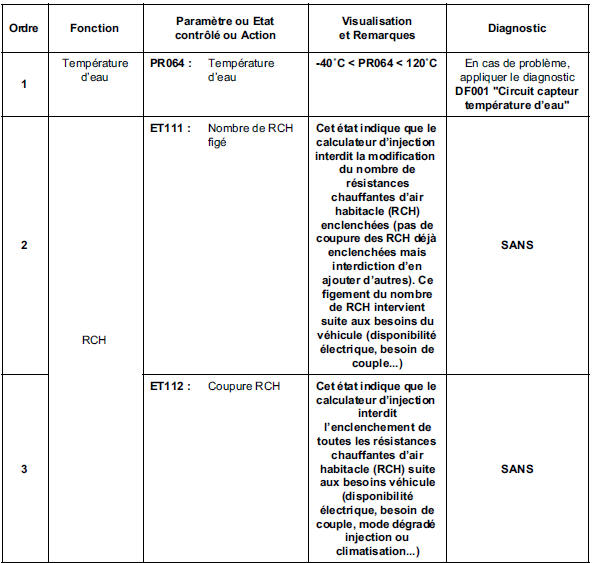

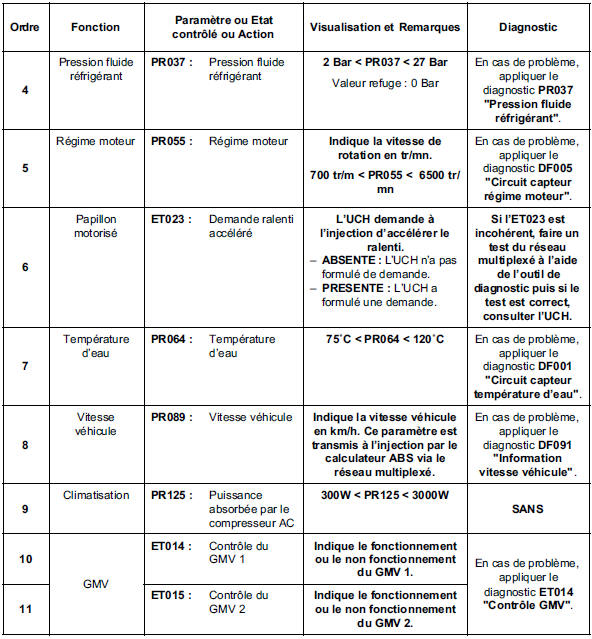

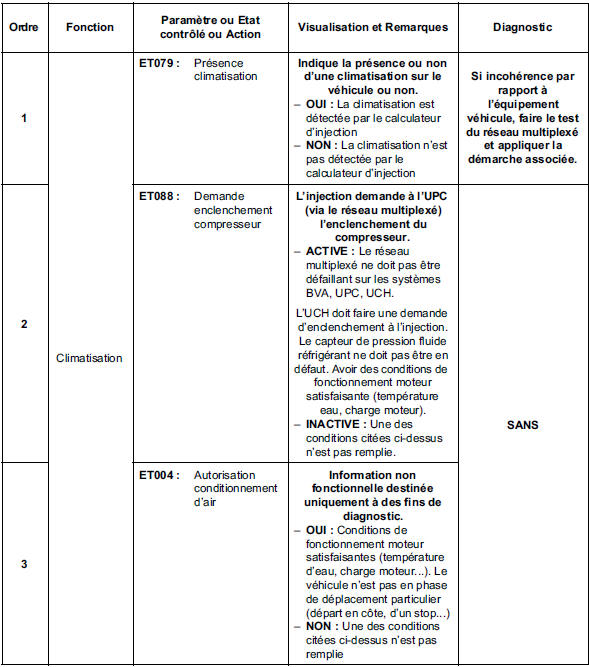

SOUS FONCTION BOUCLE FROIDE
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur arrêté sous contact.
SOUS FONCTION CHAUFFAGE
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur arrêté sous contact

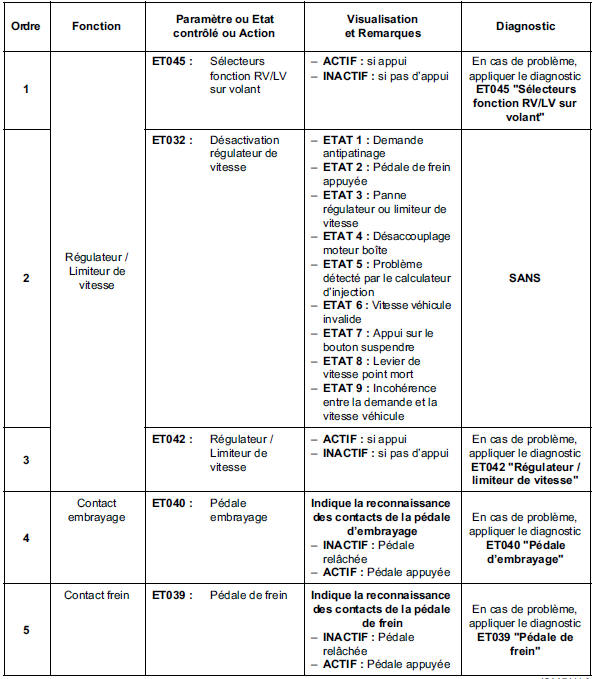

SOUS FONCTION REGULATEUR / LIMITEUR DE VITESSE
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur arrêté sous contact.

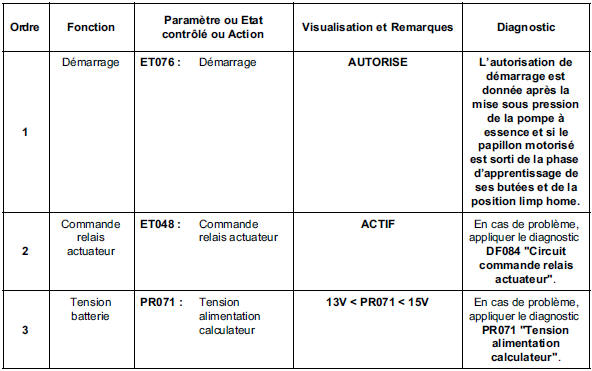

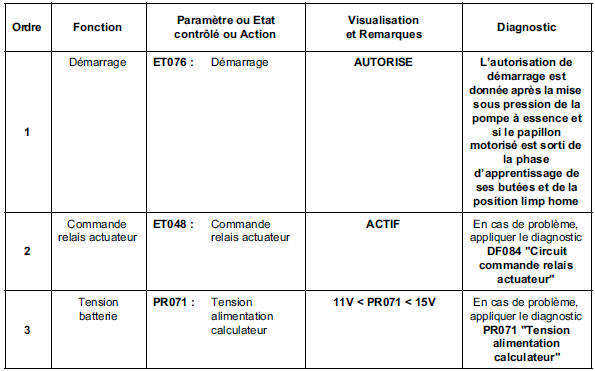

SOUS FONCTION DEMARRAGE
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur arrêté sous contact.

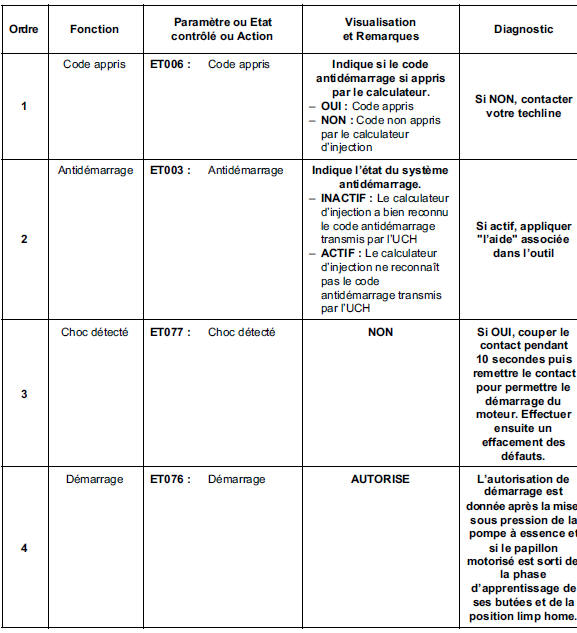

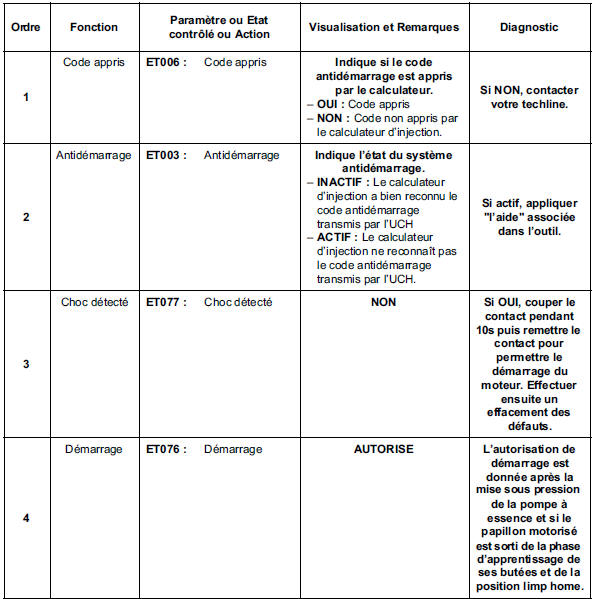

SOUS FONCTION PROTECTION
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur arrêté sous contact.

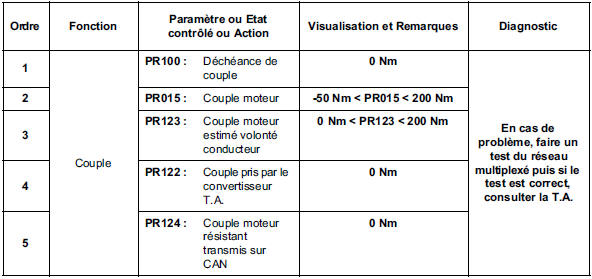

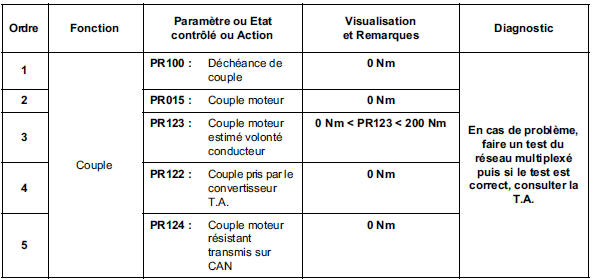

SOUS FONCTION GESTION DE COUPLE
ETATS ET PARAMETRES PRINCIPAUX DU CALCULATEUR
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur chaud, au ralent
SOUS FONCTION CIRCUIT CARBURANT / GPL
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur chaud, au ralenti.

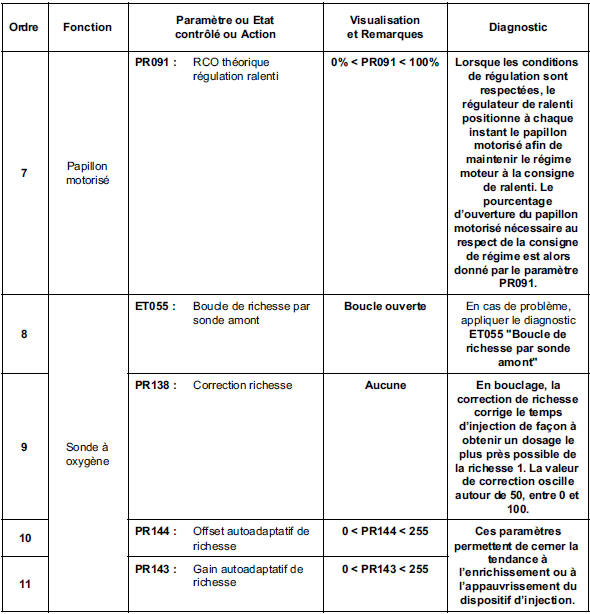

SOUS FONCTION CIRCUIT AIR (SURAL / ADMIS)
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur chaud, au ralenti.
SOUS FONCTION PARAMETRES CONDUCTEUR
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur chaud, au ralenti.
SOUS FONCTION ALLUMAGE / PRECHAUFFAGE
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur chaud, au ralenti.
SOUS FONCTION ANTIPOLLUTION / OBD
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur chaud, au ralenti.
SOUS FONCTION BOUCLE FROIDE
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur chaud, au ralenti.
SOUS FONCTION CHAUFFAGE
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur chaud, au ralenti.

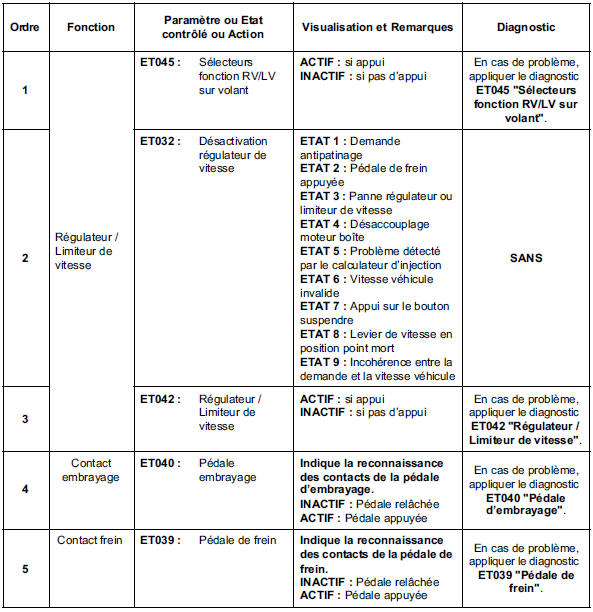

SOUS FONCTION REGULATION / LIMITEUR DE VITESSE
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur chaud, au ralenti.
SOUS FONCTION DEMARRAGE
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur chaud, au ralenti
SOUS FONCTION PROTECTI
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic.
Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif.
Condition d'application : Moteur chaud, au ralenti.
SOUS FONCTION GESTION DE COUPLE
