Revue technique Renault Megane: Vidange - remplissage du circuit de refroidissement

Revue technique Renault Megane / Moteur et périphériques / Refroidissement / Vidange - remplissage du circuit de refroidissement

Avant l'intervention, protéger les accessoires électriques en utilisant des sachets en plastique.

ATTENTION
  •  La vidange doit être effectuée moteur tiède.
  •  Le rinçage et le remplissage doivent être effectués moteur tiède ou froid.
  •  Ne jamais rincer un moteur chaud (risque de choc thermique majeur).

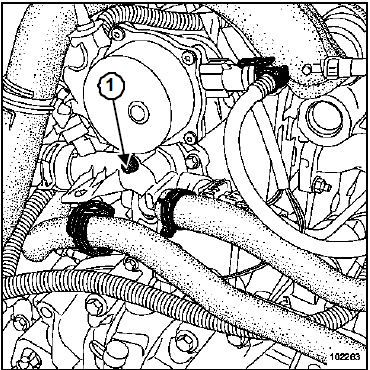

Localisation de la vis de purge sur le boîtier d'eau

  1. vis de purge sur le boîtier d'eau F9Q, K9K

  1. vis de purge sur le boîtier d'eau F4R, K4M, K4J

VIDANGE - RINÇAGE

  •  Ouvrir :
  •  le circuit de refroidissement au niveau du conduit inférieur du radiateur,
  •  le vase d'expansion et les vis de purge afin de vidanger le circuit.
  •  Refermer les vis de purge.
  •  Remettre le conduit inférieur sans le collier.
  •  Remplir le circuit avec de l'eau du robinet pour un rinçage.
  •  Déboîter le conduit inférieur.
  •  Ouvrir les vis de purge.
  •  Souffler de l'air comprimé dans le circuit par l'orifice de la soupape du vase d'expansion pour vider le maximum d'eau.
  •  Remettre le conduit inférieur et son collier.
Nota :
  •  Ne pas serrer les vis de purge.
  •  La circulation se fait en continu dans l'aérotherme (l'aérotherme contribue au refroidissement du moteur).

REMPLISSAGE

ATTENTION

Le moteur doit être arrêté et le système de conditionnement d'air désactivé de manière à ne pas avoir de motoventilateur en fonctionnement dès le début de l'opération.

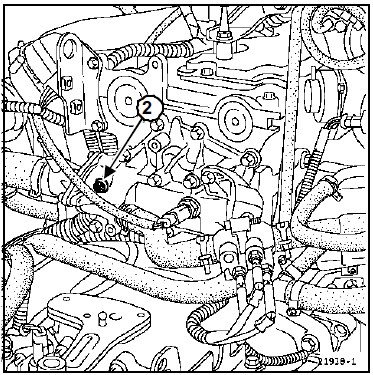

  • Ouvrir impérativement les vis de purge :
  •  sur le boîtier d'eau ,
  •  sur une Durit du radiateur de chauffage.
  •  Remplir le circuit par l'orifice du vase d'expansion.
  •  Fermer les vis de purge dès que le liquide s'écoule en jet continu.
  •  Remplir le vase d'expansion jusqu'au débordement du liquide de refroidissement.
  •  Reposer la soupape du vase d'expansion.
    Caractéristiques
    Quantité et qualité de liquide de refroidissement Particularités :  Protection jusqu'à -20 C +/- 2 pour les pays froids et tempérés.   ...

    Purge du circuit de refroidissement
    PURGE AUTOMATIQUE IMPORTANT  Ne pas ouvrir la ou les vis de purge, moteur tournant ou moteur chaud. Ne pas ouvrir le vase d'expansion tant que le moteur est chaud (sup&eac ...
