Le remplacement de cette pièce est une opération de base pour une collision avant en partie basse.
C'est un élément de structure démontable en tôle galvanisée.
Dans la méthode décrite ci-après vous ne trouverez que les positions des fixations spécifiques à l'élément.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

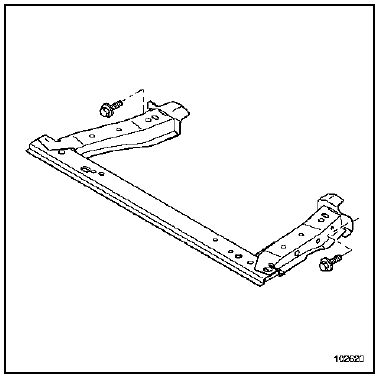

COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée seule.
Couples de serrage
|
|
écrou A | 2,1 daN.m |
écrou A | 10,5 daN.m |
vis C | 6,2 daN.m |
DEPOSE - REPOSE

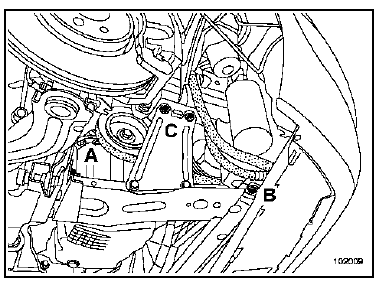

La dépose-repose s'effectue par les fixations (A), (B) et (C).
Nota : Se référer au Manuel de Réparation mécanique pour les méthodes de dépose-repose des organes mécaniques environnants. |
Outillages spécifiques
OUTIL DE DEPOSE DE PLANCHE DE BORD
Car. 1673
Outil en position sur véhicule
COFFRET REPARATION D'UN FILETAGE
RAPPORTE :
Référence : HC type 41 86 000 000 spécifique
RENAULT
Fournisseur : BOLLHOFF.OTALU.SA
OUTIL DE REMPLACEMENT D'ECROU SERTI Car. 1504
...
