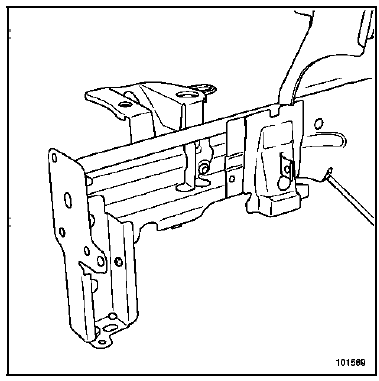

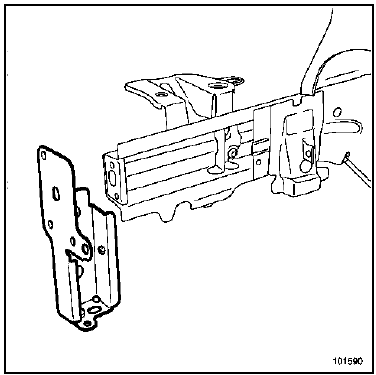

Le remplacement de cette pièce est une opération complémentaire à la traverse de choc avant.
| ATTENTION Lorsque les pièces droite et gauche sont remplacées simultanément, l'utilisation du banc de réparation est indispensable. |
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Dans les cas où les points de soudure ne sont pas réalisables avec la pointeuse, ceux-ci peuvent être remplacés par des bouchons.

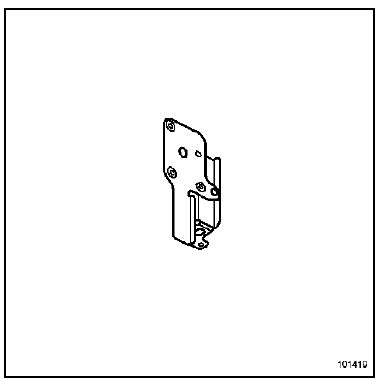

COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Plaque de liaison longeron
Ecrous sertis

PIECES CONCERNEES (épaisseur en mm) :

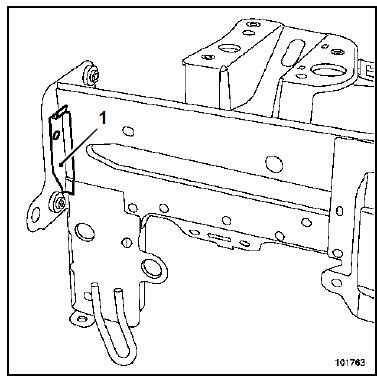

| Nota : II est nécessaire de commander en supplément l'équerre de liaison (1). |
Redressage

| Nota : Lors d'un redressage du support de traverse radiateur, le remplacement partiel de la fermeture de longeron est possible afin d'accéder à la zone déformée. |
