Revue technique Renault Megane: Traverse de choc avant

Le remplacement de cette pièce est une opération de base pour une collision avant.

C'est un élément de structure démontable en aluminium.

Dans l'opération décrite ci-après, vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

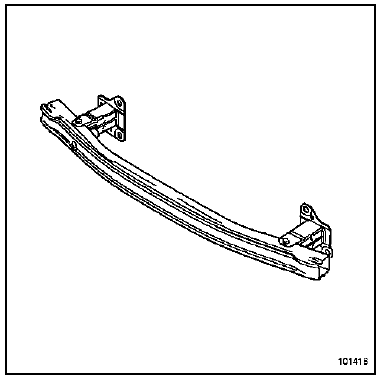

COMPOSITION DE LA PIECE DE RECHANGE

Pièce assemblée avec :
Traverse extrême avant
Boîtiers latéraux
Vis
Ecrous

DEPOSE

DEPOSE

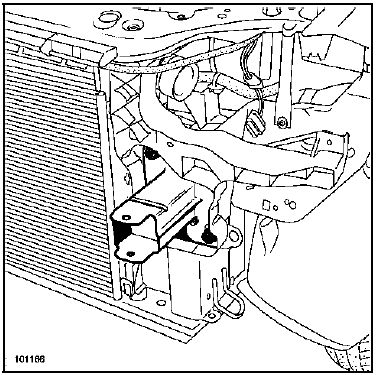

Pour accéder aux fixations de la traverse de choc, il est nécessaire de déposer au préalable :

  •  les pare-boue avant,
  •  le bouclier avant,
  •  les optiques.

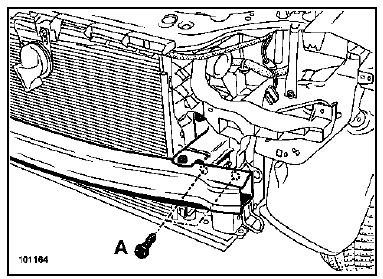

Déposer les vis de fixation latérale (A) (trois de chaque

Déposer les vis de fixation latérale (A) (trois de chaque côté).

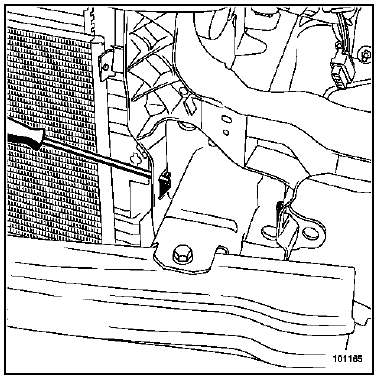

Ecarter les clips de maintien sur la façade avant à

Ecarter les clips de maintien sur la façade avant à l'aide d'un tournevis plat et dégager la traverse assemblée.

Nota : Selon le degré du choc, il est possible d'effectuer le remplacement de la traverse sans déposer les boîtiers.

REPOSE

Procéder dans le sens inverse de la dépose.

Couples de serrage

vis A 4,4 daN.m
vis de boîtier 3,5 daN.m



ATTENTION

La traverse contribue à la rigidité de la structure du compartiment moteur. Par conséquent, après toute intervention sur celle-ci, il est impératif de respecter le couple de serrage.
