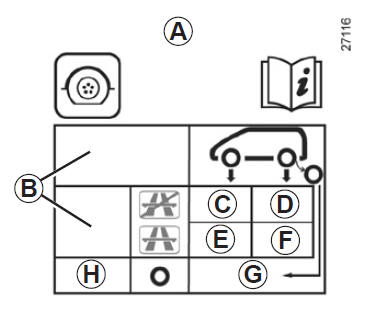

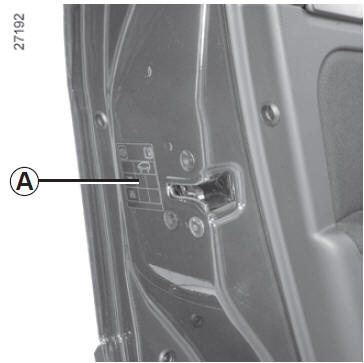

La pression de gonflage des pneumatiques est indiquée sur l'étiquette A située sur le chant de la porte conducteur.
Pour la lire ouvrez la porte.
B : dimension des pneumatiques équipant le véhicule.
C : pression de gonflage des pneumatiques pour les roues avant lors de roulage hors autoroute.
D : pression de gonflage des pneumatiques pour les roues arrière lors de roulage hors autoroute.
E : pression de gonflage des pneumatiques pour les roues avant lors de roulage sur autoroute.
F : pression de gonflage des pneumatiques pour les roues arrière lors de roulage sur autoroute.
G : pression de gonflage de la roue de secours.
H : dimension du pneumatique équipant la roue de secours si différente des quatre roues du véhicule.
Sécurité pneumatique et monte
de chaînes Reportez-vous au paragraphe " Pneumatiques " du chapitre 5 pour connaître les conditions d'entretien et, suivant les versions, les conditions de monte de chaînes du véhicule. Particularité Pour les véhicules utilisés à pleine charge (Masse Maxi Autorisée en Charge) et tractant une remorque. La vitesse maximale doit être limitée à 100 km/h et la pression des pneumatiques augmentée de 0,2 bar. Pour connaître les masses, reportezvous au paragraphe " Masses " au chapitre 6. |
![]() Ils doivent : soit être identiques à ceux d'origine, soit correspondre à ceux préconisés par un Représentant de la marque. |
Boîtier papillon : Branchement
K4J
ATTENTIONLe boîtier papillon n'est pas réparable.
Connecteur du boîtier papillon :
Résistance moteur environ 1,6 Ω à 23¸C
Résistance potentiomètre ; voies 1 et 5 : 1000 +/- 250
Ω
En cas de rempl ...
Circuit d'alimentation en
essence
F4R ou K4J ou K4M
Schema fonctionnel du circuit d'alimentation en ess
Le circuit d'alimentation de carburant est sans retour.
La pression d'alimentation ne varie pas en fonction de
la charge du moteur.
Le circuit est composé :
d'une rampe (1) sans raccord de canalisatio ...
Configuration
CONFIGURATION DU RESEAU MULTIPLEXE
Sur ce véhicule, les deux calculateurs qui hébergent la configuration du
réseau multiplexé sont le calculateur
d'Airbag et le calculateur d'Unité Centrale Habitacle.
L'écran "Configuration" se compose de de ...
