La dépose-repose de cette pièce est une opération associée au remplacement d'une caisse complète.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
| Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |

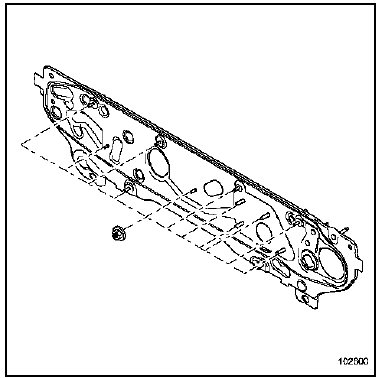

COMPOSITION DE LA PIECE DE RECHANGE
Pièce livrée assemblée avec :
Goujon soudé M8
Vis à souder M8

PIECES CONCERNEES (épaisseur en mm) :
DEPOSE

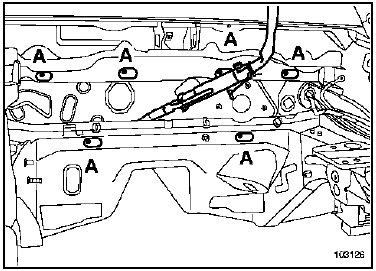

Déposer les vis de fixation (A).
Découper le cordon de colle avec l'outil pneumatique (voir note technique 414A).
| Nota : Le découpage au fil est difficilement réalisable à cause de la forme spécifique des éléments environnants et des vis de fixation de la platine de tablier. |
REPOSE
Reposer les vis de fixation (A).
Pour la repose, la méthode de collage est identique au remplacement d'un pare-brise collé (voir note technique 371A).
