Revue technique Renault Megane: Support d'essuie-vitre

Le remplacement de cette pièce est associé au côté d'auvent et renfort côté d'auvent.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

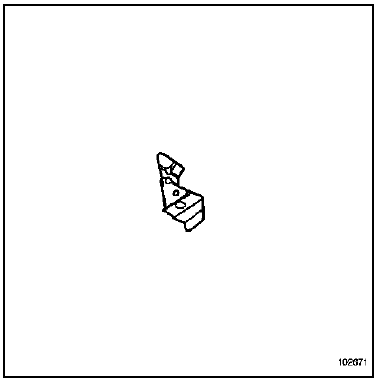

COMPOSITION DE LA PIECE DE RECHANGE

Pièce livrée assemblée avec :
Plaque fixation essuie-vitre
Ecrou serti M6

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Support d'essuie-vitre 1,2
  2.  Plaque fixation essuie-vitre 1

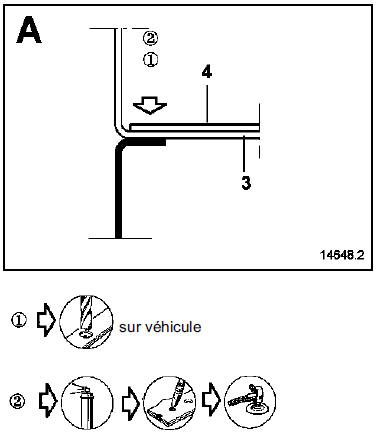

  3.  Fermeture traverse inférieure de baie 0,7
  4.  Traverse inférieure de baie 0,7

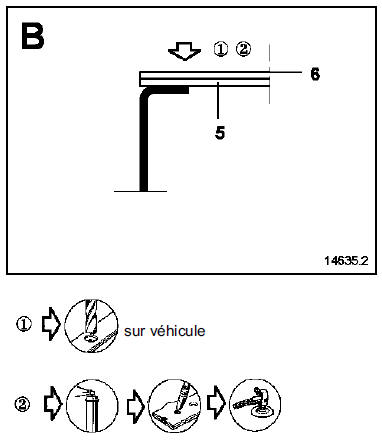

  5.  Côté d'auvent 1
  6.  Renfort supérieur de côté d'auvent 1 / 1,5

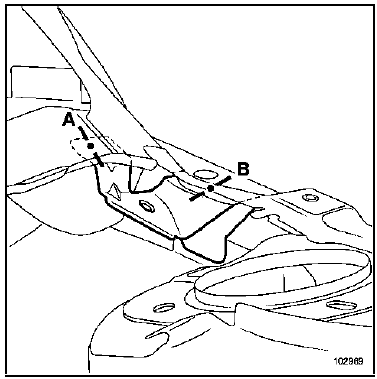

PIECE EN POSITION
