Revue technique Renault Megane: Joint de sortie de différentiel
Revue technique Renault Megane / Transmission / Boîte de vitesses mécanique / Joint de sortie de différentiel
JH3 ou JR5
|
Outillage spécialisé indispensable |
|
| Bvi. 1666 | Outil de mise en place des joints de différentiel |
|
Couples de serragem
|
|
| vis de fixation des roues | 11 daN.m |
| écrou de rotule inférieure | 6,2 daN.m |
| écrou de rotule de direction | 3,7 daN.m |
| écrou de rotule de la barre stabilisatrice | 4,4 daN.m |
| écrou de moyeu | 28 daN.m |
| écrou de la bride du palier relais | 2,1 daN.m |
| vis de biellette de reprise de couplemoteur | 10,5 daN.m |
| vis de biellette de reprise de couple-berceau | 10,5 daN.m |
| cache batt | 0,4 daN.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Débrancher la batterie en commençant par la borne négative.
- Déposer le protecteur sous moteur.
- Vidanger la boîte de vitesses.

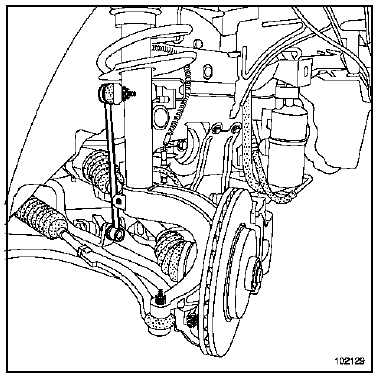

- Déposer :
- la roue,
- le pare-boue,
- l'écrou de moyeu,
- la rotule de direction,
- la rotule de la barre stabilisatrice,
- la rotule inférieure.
- Débrancher :
- le connecteur du capteur de vitesse de roue,
- les câblages des capteurs de réglage des lampes au xénon (si le véhicule en est équipé).

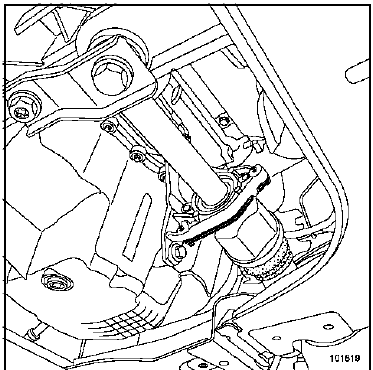

- Déposer la bride du palier relais.
- Déposer la transmission.
REMPLACEMENT DU JOINT
- Frapper le joint à lèvres sur la base à l'aide d'un chasse-goupilles et d'un petit marteau pour le faire pivoter dans son logement.
- Retirer le joint déboîté avec une pince en prenant soin de ne pas abîmer les cannelures du planétaire.
REPOSE
- Huiler le joint.

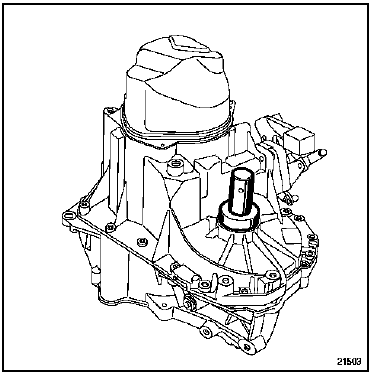

- Reposer le joint à l'aide de l'outil (Bvi. 1666)(indice A : côté droit, indice B : côté gauche).
- Positionner la transmission par rapport au planétaire.
- Procéder dans le sens inverse de la dépose.
- Serrer aux couples :
- les vis de fixation des roues (11 daN.m),
- l'écrou de rotule inférieure (6,2 daN.m),
- l'écrou de rotule de direction (3,7 daN.m),
- l'écrou de rotule de la barre stabilisatrice (4,4 daN.m),
- l'écrou de moyeu (28 daN.m),
- l'écrou de la bride du palier relais (2,1 daN.m),
- les vis de biellette de reprise de couple-moteur (10,5 daN.m),
- les vis de biellette de reprise de couple-berceau (10,5 daN.m).
- Faire le niveau de la boîte de vitesses.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (voir Chapitre Batterie). |
- Serrer au couple le cache batterie (0,4 daN.m).
ND0
|
Outillage spécialisé indispensable |
|
| Bvi. 1689 | Outil de mise en place des joints de sortie de différentiel |
|
Couples de serragem
|
|
| vis de fixation des roues | 11 daN.m |
| écrou de rotule inférieure | 6,2 daN.m |
| écrou de rotule de direction | 3,7 daN.m |
| écrou de rotule de la barre stabilisatrice | 4,4 daN.m |
| écrou de moyeu | 28 daN.m |
| écrou de la bride du palier relais | 2,1 daN.m |
| vis de biellette de reprise de couplemoteur | 18 daN.m |
| vis de biellette de reprise de couple-berceau | 10,5 daN.m |
| cache batterie | 0,4 daN.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Déposer le cache batterie.
- Débrancher la batterie en commençant par la borne négative.
- Déposer le protecteur sous moteur.
- Vidanger la boîte de vitesses.

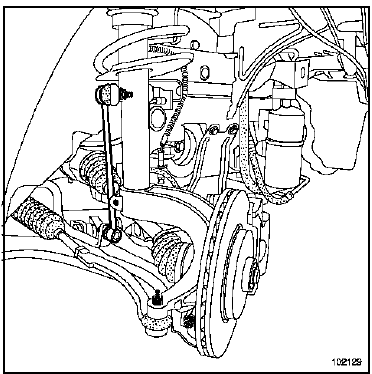

- Déposer :
- la roue droite,
- le pare-boue droit,
- l'écrou de moyeu,
- la rotule de direction,
- la rotule de la barre stabilisatrice,
- la rotule inférieure.
- Débrancher :
- le connecteur du capteur de vitesse de roue,
- les câblages des capteurs de réglage des lampes au xénon (si le véhicule en est équipé).

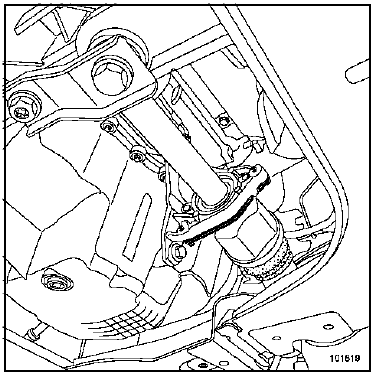

- Déposer la bride du palier relais.
- Déposer la transmission.
REMPLACEMENT DU JOINT
- Frapper le joint à lèvres sur la base à l'aide d'un chasse-goupilles et d'un petit marteau pour le faire pivoter dans son logement.
- Retirer le joint déboîté avec une pince en prenant soin de ne pas abîmer les cannelures du planétaire.
REPOSE
- Huiler le joint avant de l'engager sur la partie cannelée du planétaire.

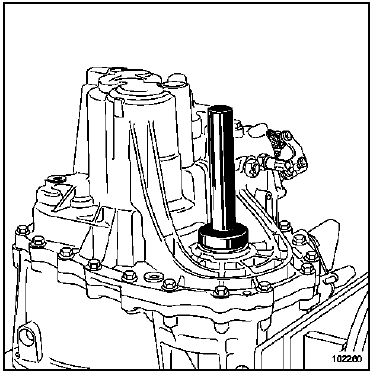

- Reposer le joint à l'aide de l'outil (Bvi. 1689) (indice A : côté droit, indice B : côté gauche).
- Positionner la transmission par rapport au planétaire.
- Procéder dans le sens inverse de la dépose.
- Serrer aux couples :
- les vis de fixation des roues (11 daN.m),
- l'écrou de rotule inférieure (6,2 daN.m),
- l'écrou de rotule de direction (3,7 daN.m),
- l'écrou de rotule de la barre stabilisatrice (4,4 daN.m),
- l'écrou de moyeu (28 daN.m),
- l'écrou de la bride du palier relais (2,1 daN.m),
- les vis de biellette de reprise de couple-moteur (18 daN.m),
- les vis de biellette de reprise de couple-berceau (10,5 daN.m).
- Faire le niveau de la boîte de vitesses.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (voir Chapitre Batterie). |
- Serrer au couple le cache batterie (0,4 daN.m).
