Fonctionnement système
La climatisation manuelle ne comporte pas de calculateur. Elle se compose seulement d'un tableau de commande qui demande la mise en route du compresseur, géré par l'Unité de Protection et de Commutation et par l'injection, la mise en route des résistances chauffantes habitacle, gérées par l'Unité Centrale Habitacle avec les autorisations de l'Unité de Protection et de Commutation et de l'injection, ou la mise en route du dégivrage arrière, géré par l'Unité de Protection et de Communication, comme expliqué dans le synoptique de fonctionnement de la fonction climatisation du chapitre 62A.
Ce tableau, à l'aide de commande par câbles, commande aussi les volets de distribution d'air, de répartition d'air et de recyclage, ainsi que la vitesse du groupe motoventilateur, par l'intermédiaire d'une liaison filaire et d'un boîtier de résistances.

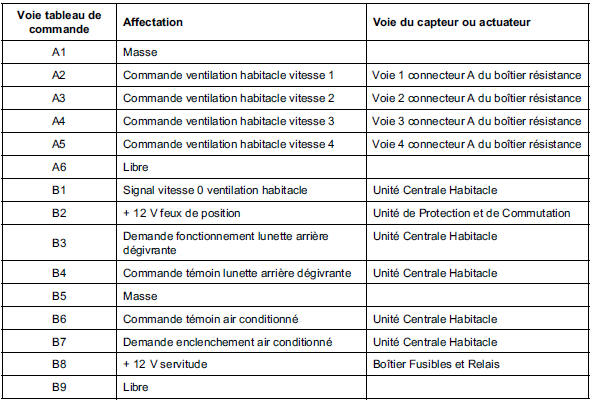

Affectation des voies du tableau de commande de climatisation manuelle
Pédale de frein
DIRECTION A GAUCHE
Couples de serragem
écrous de fixation de la
chape de pédale de
frein
2,1 daN.m
DÉPOSE
Retirer la moquette côté conducteur.
Débrancher le capteur (1) de pédale de l'acc&eacu ...
Contacteurs de lève-vitres
arrière sur porte arrière :
Branchement
Lève-vitre impulsionnel
ATTENTION* Il n'est pas possible de contrôler les
contacteurs
arrière avec un multimètre. Néanmoins il est possible
de shunter les voies correspondantes pour déterminer
l'état du contacteur.
...
Ensemble des lignes
ESSENCE
Moteur K4J
Moteur K4M
Moteur F4R
(ZC 1) Zone de coupe 1
(ZC 2) Zone de coupe 2
GAZOLE
Moteur K9K
Moteur F9Q
(ZC 1) Zone de coupe 1
(ZC 2) Zone de coupe 2 ...
