1. APPLICABILITE DU DOCUMENT
Ce document présente le diagnostic applicable sur toutes les climatisations manuelles correspondant aux caractéristiques suivantes :
| Véhicule(s) : MEGANE Fonction concernée : climatisation |
2. ELEMENTS INDISPENSABLES AU DIAGNOSTIC
Type documentation :
Méthodes de diagnostic (ce présent document) :
- Papier (Manuel de Réparation ou Note Technique), Dialogys.
Schémas Électriques :
- Visu-Schéma (Cédérom), papier.
Type outillage indispensable :
|
OUTILLAGE SPECIALISE INDISPENSABLE |
|
Multimètre et oscilloscpe |
3. RAPPELS
Ce système de climatisation ne possède pas de calculateur et n'est donc pas diagnosticable à l'outil de diagnostic.
La fonction climatisation est quant à elle répartie dans l'Unité Centrale Habitacle, l'Unité de Protection et de Commutation et l'injection.
Nous ne traiterons donc dans cette note que le diagnostic par effets clients. Se reporter au chapitre 62A et au diagnostic des calculateurs concernés par la fonction climatisation, pour compléter le diagnostic de la climatisation manuelle.
Effets client - Arbre de Localisation de pannes
Si le contrôle à l'outil de diagnostic est correct mais que la plainte client est toujours présente, il faut traiter le problème par "effets client".

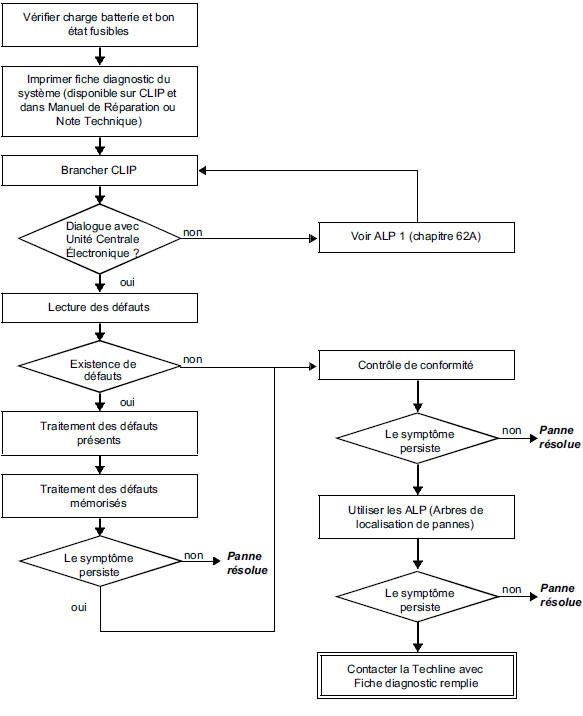

| Un résumé de la démarche globale à suivre est disponible sous forme de logigramme sur la page suivante. |
4. DEMARCHE DE DIAGNOSTIC
5. FICHE DIAGNOSTIC
ATTENTION : Tous les incidents sur un système complexe doivent faire l'objet d'un diagnostic complet avec les outils adaptés. La FICHE DIAGNOSTIC, qui est à documenter au cours du diagnostic, permet d'avoir et de conserver une trame du diagnostic effectué. Elle constitue un élément essentiel du dialogue avec le constructeur.
| IL EST DONC OBLIGATOIRE DE REMPLIR UNE FICHE DIAGNOSTIC A CHAQUE FOIS QU'UN DIAGNOSTIC EST EFFECTUE. |
Cette fiche vous sera systématiquement demandée :
- Lors des demandes d'assistance technique à la Techline.
- Pour les demandes d'agrément, lors d'un remplacement de pièces avec agrément obligatoire.
- Pour la joindre aux pièces "sous surveillance" demandées en retour. Elle conditionne alors le remboursement de la garantie, et concourt à une meilleure analyse des pièces déposées.
6. CONSIGNES DE SECURITE
Toute opération sur un élément nécessite le respect des règles de sécurité afin d'éviter tous dégâts matériels ou humains :
- Vérifier la bonne charge de la batterie pour éviter toute dégradation des calculateurs en cas de faible charge.
- Ne pas fumer.
- Utiliser les outils adéquats.
Fonctionnement système
et affectation des voies
Fonctionnement système
La climatisation manuelle ne comporte pas de calculateur. Elle se compose
seulement d'un tableau de commande
qui demande la mise en route du compresseur, gér&e ...
D'autres materiaux:
Désignation des pièces
BOÎTIER DE CLIMATISATION
Filtre habitacle
Boîtier répartiteur
Boîtier de résistances de chauffage
Colliers du radiateur de chauffage
Canalisations du radiateur de
chauffage
Calculateur
Couvercle d'évaporateur
Motoventilateur d'habitacle
...
Désignation des pièces
RAPPEL
Pour faciliter les recherches tous les chapitres sont indiqués en face de
chaque pièce afin de s'y reporter rapidement.
PIECES DE STRUCTURE DEMONTABLES
Traverse de choc avant (41A-A)
Traverse support de radiateur (41A-B)
Partie centrale de façade avant (42 ...
Interprétation des défauts
DF001
PRESENT
CIRCUIT CAPTEUR TEMPERATURE D'EAUCO.1 : Circuit ouvert ou
court-circuit au + 12 volts
CC.0 : Court-circuit à la masse
CONSIGNES
Particularités :
Si défaut DF001 présent, mise en route du groupe motoventilateur en petite
vitesse
...
