CONSIGNES
Faire un diagnostic du réseau multiplexé.
Faire un diagnostic du tableau de bord.
Commandes
AC006
BRUITEUR (BUZZER)
CONSIGNES
Mettre le contact, activer la commande.
On doit entendre le bruiteur.
En cas de problème de bruiteur, contacter votre Techline.
...

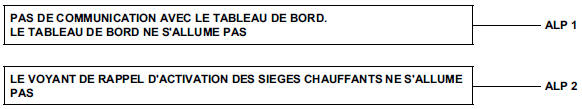

Arbre de localisation de pannes
ALP 1
Pas de communication avec le tableau de bord.
Le tableau de bord ne s'allume pas
Faire un test du réseau multiplexé.
Vérifier le branc ...
