CONSIGNES

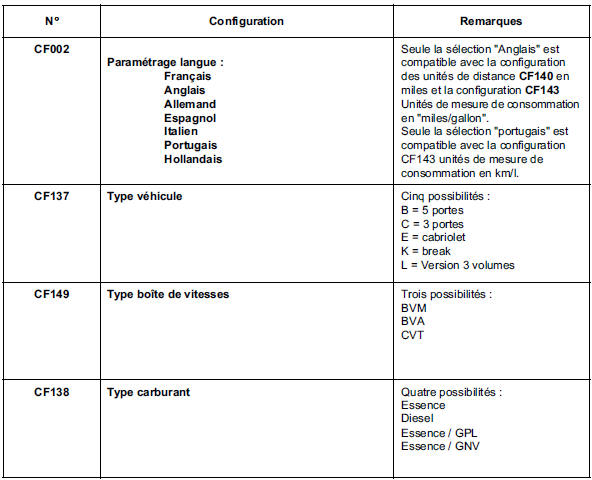

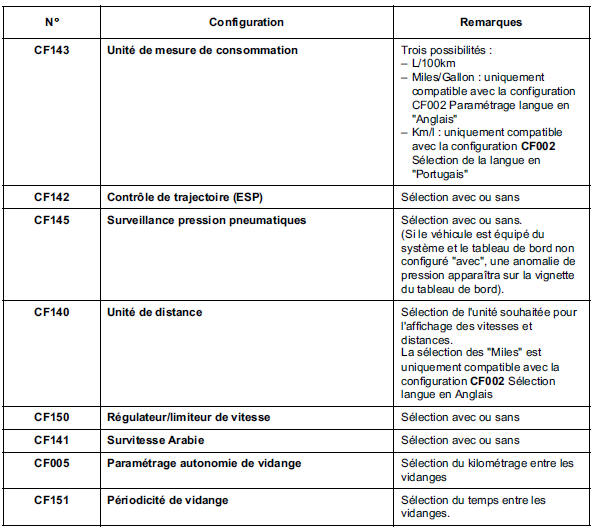

Jusqu'à la version 33, incluse, de l'outil de diagnostic : Après avoir configuré le tableau de bord, couper le contact, attendre une minute, débrancher puis rebrancher la batterie pour que les nouvelles configurations soient prises en compte.
A partir de la version 34 de l'outil de diagnostic, la prise en compte est réalisée dès validation de la nouvelle configuration avec l'outil.
Antennes de démarrage
Les véhicules équipés du système " mains libres "
disposent de trois antennes de démarrage pour le
badge :
une antenne (1) de détection avant située derrière la
façade de la planche de bord,
une antenne (2) situ ...
Affectation des voies
Connecteur PP1 (Noir)
Connecteur PP2 (Noir)
Connecteur PP3
Connecteur PE1 (Marron)
Connecteur PE1 (Vert)
Connecteur PE3 (Marron)
Connecteur PE3 (Vert)
Connecteur PE2 (Noir)
Connecteur PE2 (Vert)
Remplacement des organes
Pour les remplacements des di ...
Interprétation des états
ET001
+ APRES CONTACT CALCULATEUR
ET001 ABSENT contact mis
Effectuer un contrôle du fusible d'alimentation FD (5A) de l'unité
de protection et de commutation.
Vérifier à l'aide d'un multimètre la présence d'un + 12 V contact mis ...
