Revue technique Renault Megane: Alternateur

F4R ou F9Q ou K4J ou K4M ou K9K

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie

  • Déposer :
  •  les caches du moteur,
  •  les roues avant,
  •  les pare-boue,

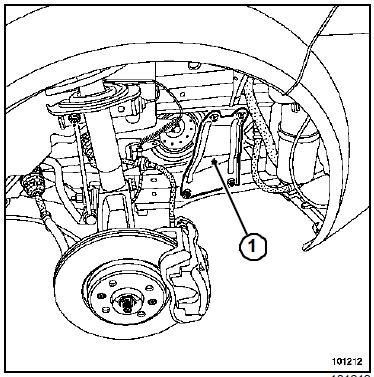

  •  le renfort latéral (1) de la traverse de radiateur,
  •  le connecteur des feux antibrouillard,
  •  le bouclier.
  • Débrancher les tuyaux de lave-glace.

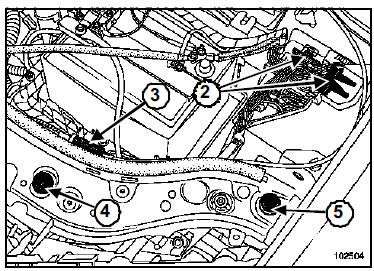

  • Débrancher les deux connecteurs (2).
  •  Dégrafer le câble (3) d'ouverture du capot avant.
  •  Déposer :
  •  l'agrafe (4),
  •  la fixation (5),

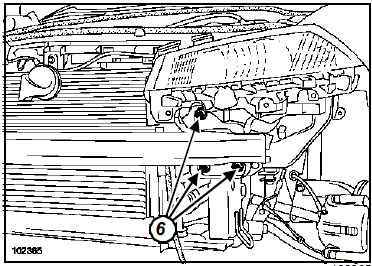

  •  la façade avant (6),
  •  la courroie d'accessoires (Chapitre Haut et avant moteur).
  •  Débrancher les connexions électriques de l'alternateur.

F4R

  • Déposer la béquille de maintien de l'alternateur.

F9Q

  • Déposer le galet tendeur de la courroie d'accessoires.

  • Déposer :

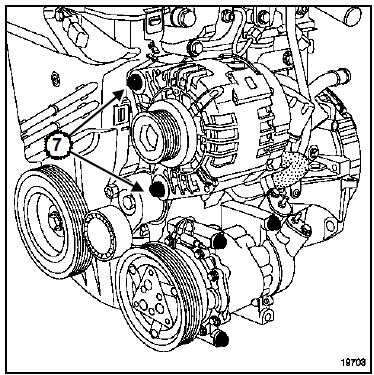

  •  les fixations (7) de l'alternateur,
  •  l'alternateur à l'aide d'un tournevis.
Nota : Pour faciliter la dépose de l'alternateur, décaler légèrement l'ensemble de refroidissement vers l'avant (prendre soin de ne pas déformer les canalisations du condenseur).

REPOSE

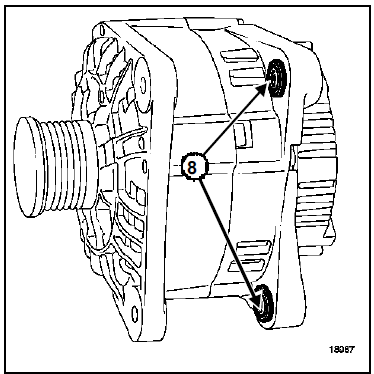

  • Comprimer les bagues (8) à l'aide d'une pince ou d'un étau pour faciliter la mise en place.
  •  Reposer la courroie d'accessoires.
  •  Tendre la courroie d'accessoires (Chapitre Haut et avant moteur).
  •  Procéder dans le sens inverse de la dépose.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (voir Chapitre Equipement électrique).
