CALCULATEUR D'AIRBAG

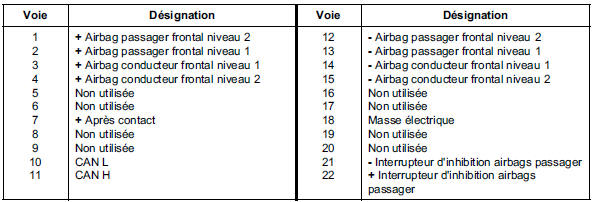

Connecteur 22 voies :

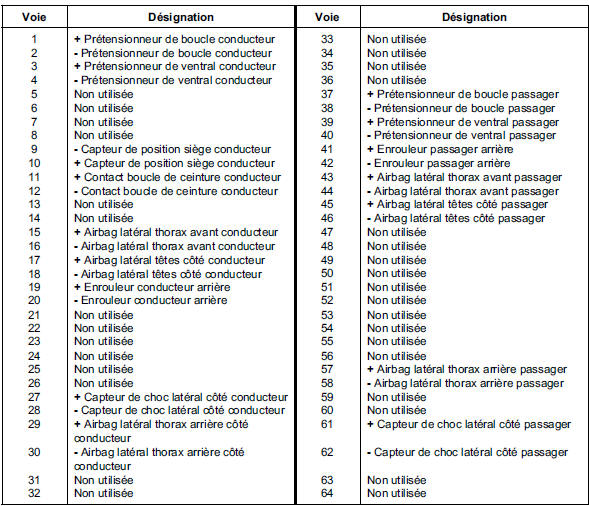

Connecteur 64 voies :
BRANCHEMENT CAPTEURS DE CHOC LATERAUX
Connecteur 2 voies
Nota : Les fonctions Prétensionneurs de boucles avant, Airbags latéraux thorax avant, Prétensionneurs de ventrales ou Airbags assises sièges et Capteurs de positions sièges passent par un connecteur intermédiaire noir 22 voies R341 ou R342 placé sous chaque siège et fixé sur le plancher du véhicule. |
