Revue technique Renault Megane: "Haut de gamme" : Changeur de disques compacts
ATTENTION
|

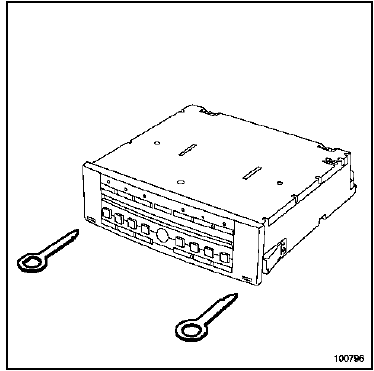

La dépose du changeur de disques compacts en façade s'effectue à l'aide de l'outil (Ms. 1639).

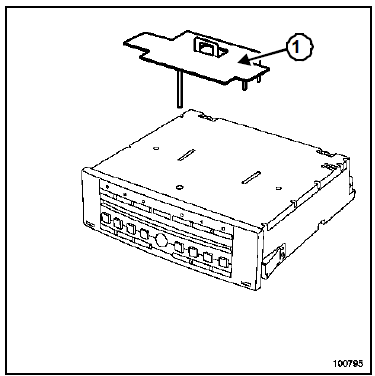

| ATTENTION Retirer impérativement le maintien (1) avant de brancher le changeur de disques compacts (risque de destruction de l'appareil). |
Autodiagnostic
Le mode autodiagnostic permet de contrôler certaines
fonctions principales.
I - TEST DES HAUT-PARLEURS
Effectuer un appui long sur la touche " EXPERT ".
Les haut-parleurs sont ...
"Haut de gamme" :
Branchement du changeur de
disques compacts
Connecteur noir
Connecteur vert
...
D'autres materiaux:
Sonde de température de
gazole
K9K
Matériel indispensable
outil de diagnostic
Couples de serragem
sonde de température
de gazole
1,5 daN.m +/-
0,15
IMPORTANTAvant toute intervention sur le circuit
d'injection,
véri ...
Identification
K4J - K4M
Mécanisme
Disque
Diamètre extérieur du disque : 200 mm
Epaisseur du disque : 6,9 mm
Nombre de cannelures : 26
Couleur de ressorts (1) et (2) : Gris
K9K
Mécanisme
Disque
Diamètre extérieur du disque : 215 mm
Epaisseur du d ...
Aide
Affectation des voies du tableau de bord
Connecteur 30 voies
voie 1 : CAN H Direction Assistée Electrique
voie 2 : Non utilisée
voie 3 : Non utilisée
voie 4 : CAN L Direction Assistée Electrique
voie 5 : Non utilisée
voie 6 : Non utilisée
voie 7 : CA ...
