Revue technique Renault Megane: Arbre de localisation de pannes
| ALP 1 | Pas de communication avec le calculateur |
CONSIGNES
Rien à signaler.
| Essayer l'outil de diagnostic sur un autre véhicule. |
Vérifier :
|
| S'assurer de la présence d'un + 12 V batterie sur la voie 16, d'un +
12 V après contact sur la voie 1 et d'une
masse sur la voie 5 et sur la voie 4 de la prise diagnostic. Remettre en état si nécessaire. |
| Remettre en état si nécessaire. Débrancher le connecteur du calculateur de climatisation afin de vérifier l'isolement, la continuité et l'absence de résistance parasite des liaisons : Connecteur 12 voies du calculateur de conditionnement d'air : Voie 11 → + avant contact (voir schéma électrique du véhicule) Remettre en état si nécessaire (voir schéma électrique du véhicule |
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

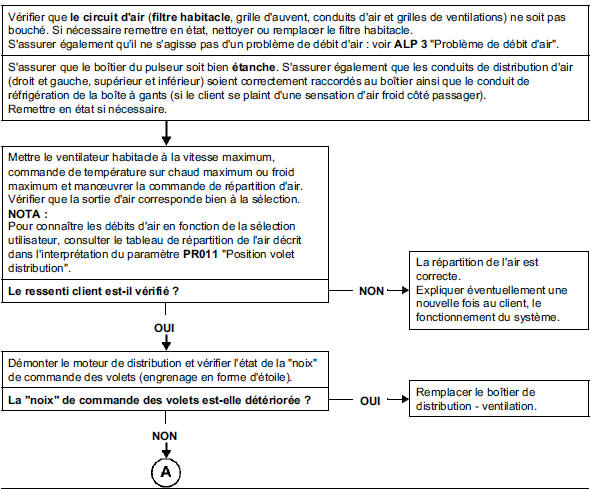

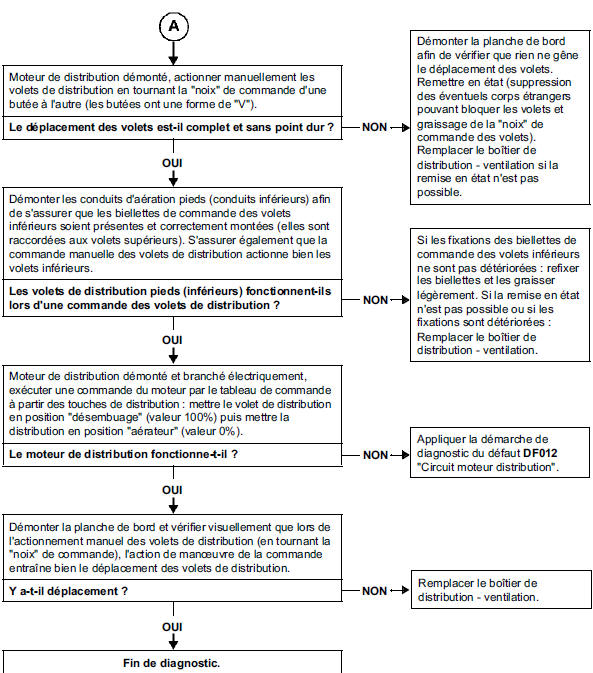

| ALP 2 | Problème de répartition d |
CONSIGNES
Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic (aucun défaut ne doit être présent ou mémorisé et notamment le défaut DF012 "Circuit moteur distribution")
Particularités : L'action de commande de la répartition d'air ou de la ventilation coupe le mode automatique de la climatisation.
NOTA : Le moteur de distribution d'air se trouve sur le côté droit du boîtier de distribution - ventilation, au dessus du conduit d'air pied.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

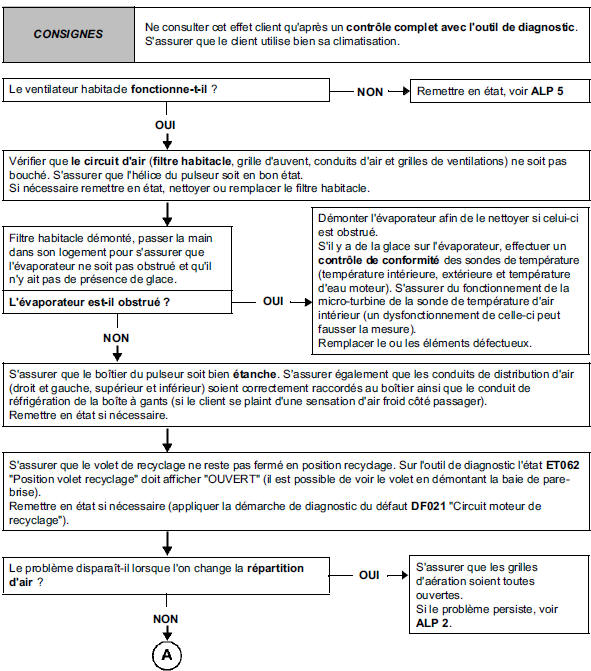

| ALP 3 | Problème de débit d |
CONSIGNES
Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.
S'assurer que le client utilise bien sa climatisation.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

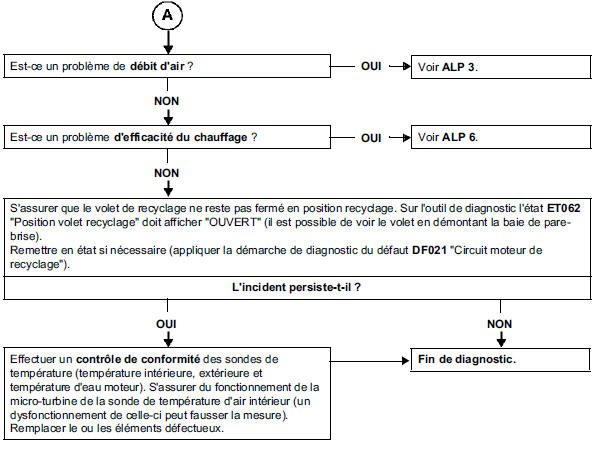

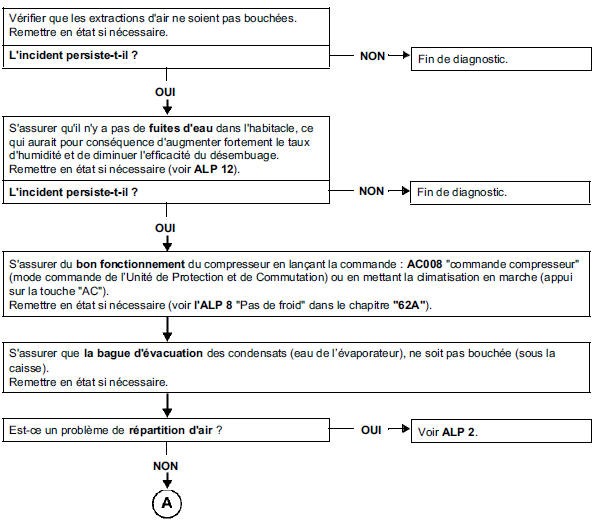

| ALP 4 | Manque d'efficacité du désembuage pare-brise |
CONSIGNES
Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic
Particularités : Vérifier que les vitres ne soient pas grasses à l'intérieur ce qui diminuerait l'efficacité du désembuage.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic

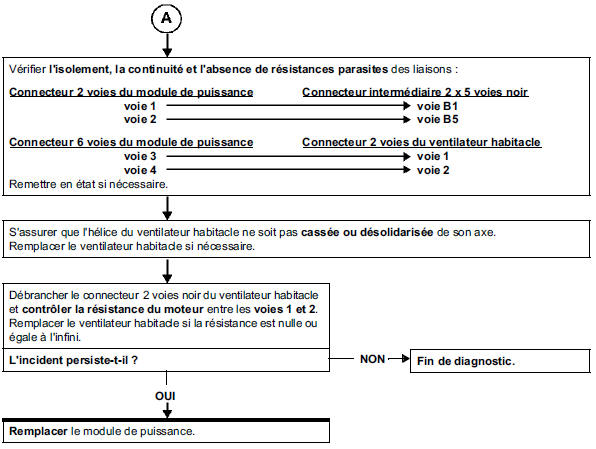

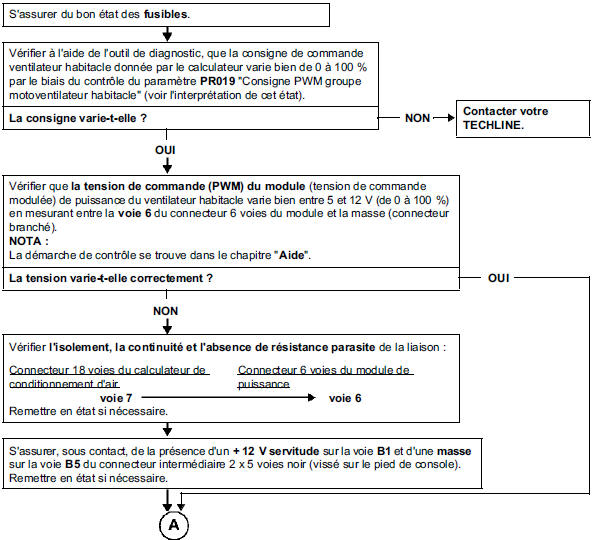

| ALP 5 | Plus de ventilation habitacle |
CONSIGNES
Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic
Particularités : Le connecteur intermédiaire 2 x 5 voies se situe sur le côté gauche du boîtier de distribution - ventilation (derrière un cache en plastique), et le module de commande du groupe motoventilateur habitacle se situe un peu plus haut, en dessous des tubes de l'aérotherme.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

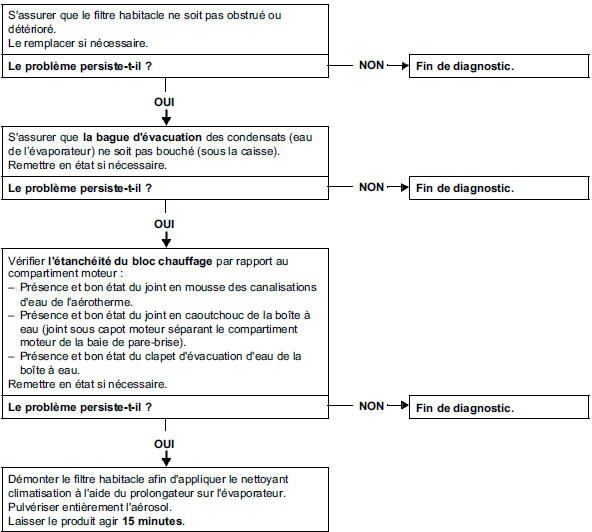

| ALP 11 | Mauvaises odeurs habitacle |
CONSIGNESNe consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

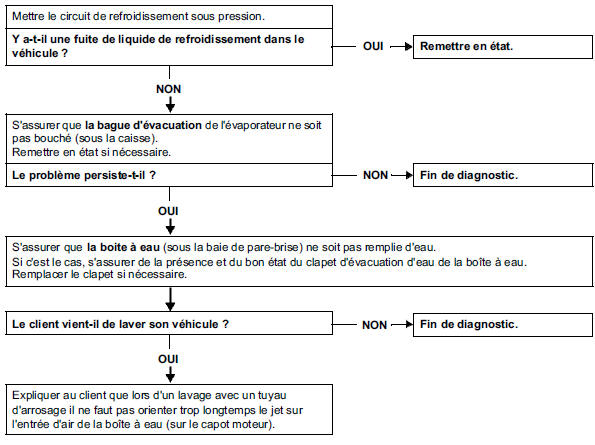

| ALP 12 | Présence d'eau dans l'habitac |
CONSIGNES
Ne consulter cet effet client qu'après un contrôle complet avec l'outil de diagnostic.
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.

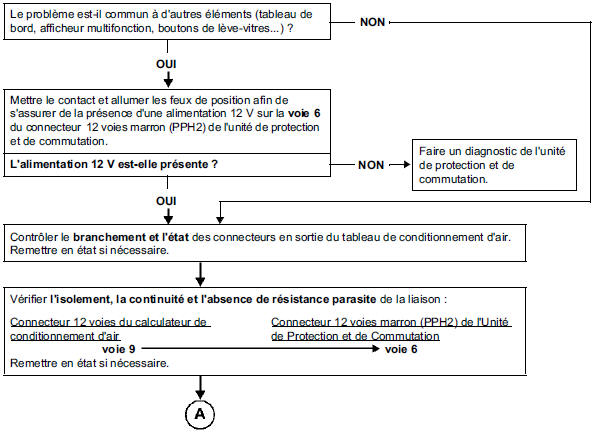

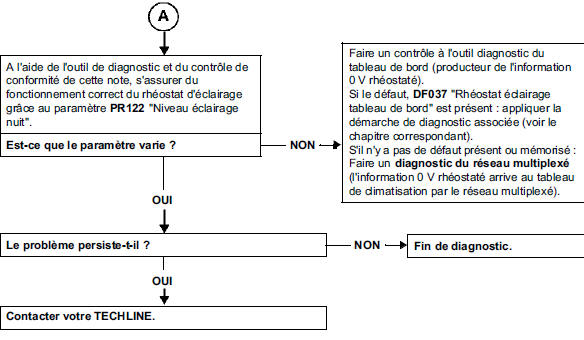

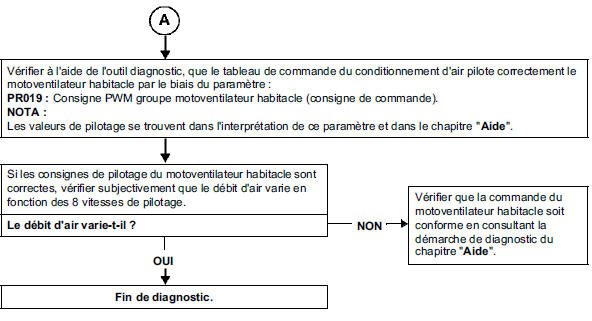

| ALP 13 | Pas d'éclairage au tableau de commande |
CONSIGNES
Ne consulter cet effet client qu'après un contrôle complet du réseau multiplexé et du conditionnement d'air avec l'outil de diagnostic.
Particularités : Contact mis, l'écran du tableau de commande est constamment allumé mais les boutons du tableau ne s'allument que lors de la mise en route des feux de position.
NOTA : Si la sonde de température extérieure est en défaut, le calculateur de climatisation régulée s'allume 5 secondes après la mise du contact (cela peut permettre d'identifier un problème car la sonde de température extérieure n'est pas diagnostiquée par l'Unité Centrale Habitacle).
APRES REPARATION
Faire un contrôle complet à l'outil de diagnostic.
Effets clients
CONSIGNES
Particularités :
Le sommaire général de tous les arbres de localisation de pannes de la fonction
conditionnement d'air se trouve dans le chapitre 62A. Les effets clie ...
