Revue technique Renault Megane: Traverse supérieure de tablier

Le remplacement de cette pièce est complémentaire au remplacement du pied avant.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

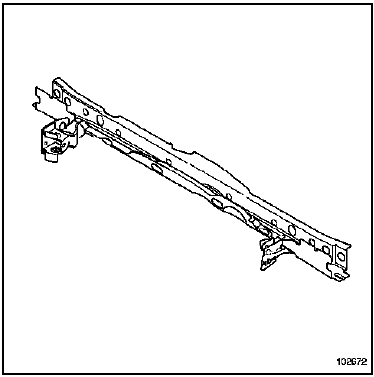

COMPOSITION DE LA PIECE DE RECHANGE

Pièce livrée assemblée avec :
Support biellette
Plaque renfort support biellette
Plaque droite fixation essuie-vitre
Equerre latérale gauche traverse inférieure de baie
Plaque gauche fixation essuie-vitre
Ecrou serti M12
Ecrou serti M6

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Traverse supérieure tablier 1
  2.  Support biellette 3
  3.  Plaque renfort support biellette 2
  4.  Plaque droite fixation essuie-vitre 1
  5.  Equerre latérale gauche traverse inférieure de baie 1,2
  6.  Plaque gauche fixation essuie-vitre 1

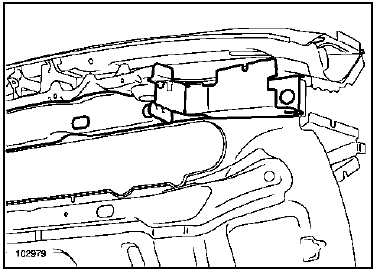

PIECE EN POSITION
