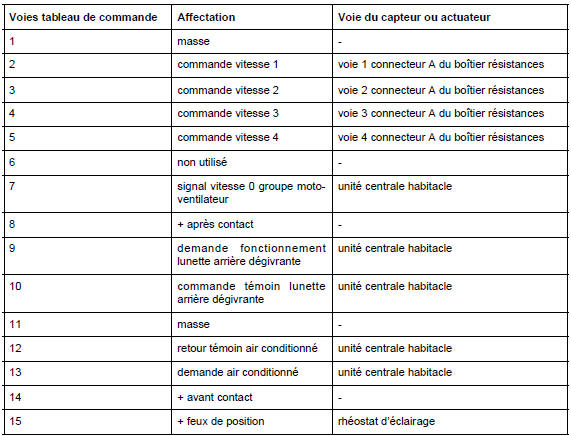

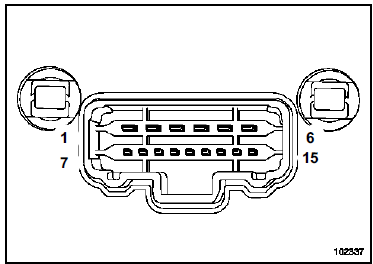

Revue technique Renault Megane: Tableau de commande : Branchement
TABLEAU DE COMMANDE
Tableau de commande
Outillage spécialisé indispensable
Ms. 1544
Outil de dépose autoradio-
Carminat Becker
Ms. 1373
Outil de dépose autoradio
Philips
...
