Revue technique Renault Megane: Tableau de commande

Outillage spécialisé indispensable

Ms. 1544 Outil de dépose autoradio- Carminat Becker
Ms. 1373 Outil de dépose autoradio Philips
Ms. 1639 Outil de dépose autoradio - Changeur CD
Car. 1597 Levier de dépose des agrafes de poignée arrière de virage



Couples de serragem

vis du cache batterie 0,4 daN.m

DÉPOSE

  •  Débrancher la batterie en commençant par la borne négative.

  • Déposer :
  • le vide poche central (si le véhicule en est équipé),

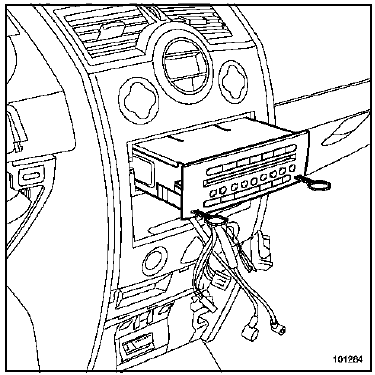

  •  le système Carminat à l'aide des outils (Ms. 1544) et (Ms. 1373) (si le véhicule en est équipé),
  •  l'autoradio à l'aide de l'outil (Ms. 1373);; (si le véhicule en est équipé),
  •  le changeur de disques compacts à l'aide de l'outil (Ms. 1639) (si le véhicule en est équipé).
  •  Débrancher les connecteurs.

  • Déposer :

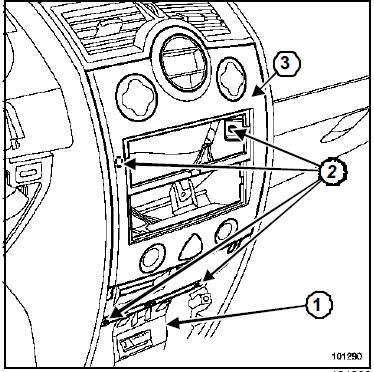

  • la façade inférieure centrale (1),
  •  les quatres vis de fixation (2) de la façade centrale,
  •  la façade centrale (3).
  • Déclipper le support de lecteur de carte à l'aide de l'outil (Car. 1597).
  •  Débrancher les connecteurs de la façade centrale

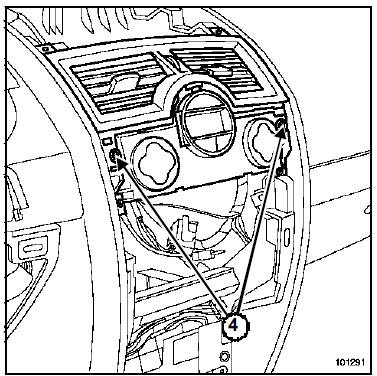

  • Déposer les deux vis de fixation (4) du tableau de commande de chauffage.

  • Extraire le tableau de commande de chauffage en l'inclinant vers l'intérieur de la planche de bord.

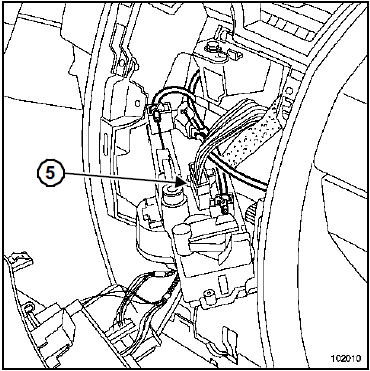

  •  Débrancher le connecteur (5) du tableau de commande de chauffage.

  • Déposer les câbles du tableau de commande de chauffage.

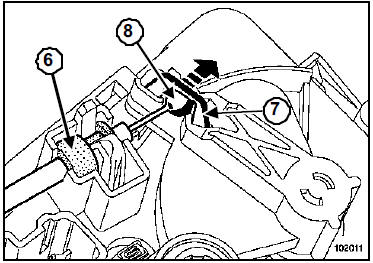

  •  Déboîter en (6).
  •  Ecarter la patte (7).
  •  Extraire la rotule (8).

REPOSE

  • Procéder dans le sens de la dépose.
ATTENTION
  •  Ne pas endommager les câbles de commande durant les opérations.
  •  Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie).



Nota :
  •  le câble de commande de recyclage est de couleur noire,
  •  le câble de commande de distribution est de couleur blanche,
  •  le câble de commande de mixage est de couleur grise.
  •  les cables de commande du tableau de commande de chauffage ne nécessite pas de réglage.
  • Serrer au couple les vis du cache batterie (0,4 daN.m).
    Tableau de commande : Fonctionnement
