ESSENCE

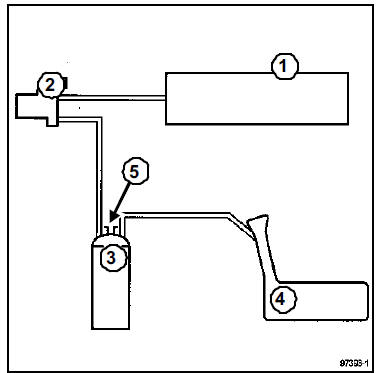

I - SCHÉMA FONCTIONNEL DU CIRCUIT



| ATTENTION Moteur en marche normale, la mise à l'air libre ne doit pas être bouchée. |
II - PRINCIPE DE FONCTIONNEMENT

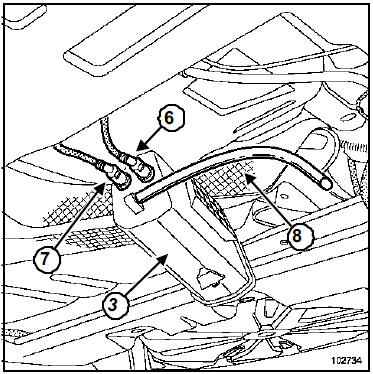

La mise à l'air libre du réservoir se fait par l'absorbeur des vapeurs d'essence.
Les vapeurs d'essence sont retenues au passage par le charbon actif contenu dans l'absorbeur.
Les vapeurs d'essence contenues dans l'absorbeur sont éliminées et brûlées par le moteur.
Pour ce faire, on met en relation, par l'électrovanne, l'absorbeur de vapeurs d'essence et le collecteur d'admission.

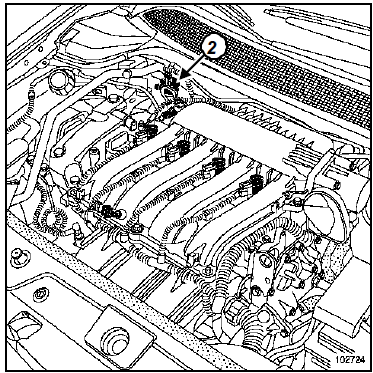

Cette électrovanne est située sur la chapelle d'amortisseur.
Le principe de l'électrovanne est d'offrir une section de passage variable (fonction du signal du rapport cyclique d'ouverture) émis par le calculateur d'injection.
La variable de la section de passage des vapeurs d'essence dans l'électrovanne résulte de l'équilibre entre le champ magnétique créé par l'alimentation du bobinage et l'effort du ressort de rappel assurant la fermeture de l'électrovanne.
Antipollution
Réaspiration des vapeurs
d'essence : ContrôleAffectation des voies
Connecteur PP1 (Noir)
Connecteur PP2 (Noir)
Connecteur PP3
Connecteur PE1 (Marron)
Connecteur PE1 (Vert)
Connecteur PE3 (Marron)
Connecteur PE3 (Vert)
Connecteur PE2 (Noir)
Connecteur PE2 (Vert)
Remplacement des organes
Pour les remplacements des di ...
Recirculation des gaz
d'échappement
K9K
I - PRÉSENTATION DU CIRCUIT
Moteur
Boîtier de filtre à air
Répartiteur d'air
Collecteur d'échappement
Boîtier de recirculation des gaz
d'échappement avec l'électrovanne
Turbocompresseur
Calculateur d'injection
E ...
Amplificateur de freinage
F4R ou K4J ou K4M ou K9K
Couples de serragem
vis de fixation de l'amplificateur
de freinage
2,1 daN.m
vis du cache batterie
0,4 daN.m
Nota :
Il est impossible de déposer la tige de poussée de
l'amplificateur de frein ...
