Revue technique Renault Megane: Pression d'huile
|
Outillage spécialisé indispensable |
|
| Mot. 836-05 | Ensemble de prise de pression d'huile en coffret |

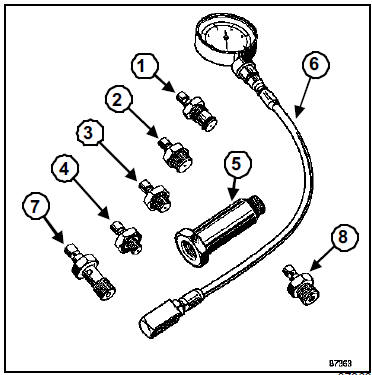

Coffret MOT.836-05
- Effectuer le contrôle de la pression d'huile à l'aide de l'outil (Mot. 836-05), et d'une douille longue de 22 mm
| Nota : Le contrôle de la pression d'huile doit être effectué moteur chaud (environ 80 C). |
- Brancher le manomètre à la place du contacteur de pression d'huile :
F4R ou K4J ou K4M
- Eléments du coffret (Mot. 836-05) : B et F
Valeurs de pression :
- Ralenti : 1 bar
- 3000 tr/min : 3 bars
K9K
- Eléments du coffret (Mot. 836-05): C, E et F
Valeurs de pression :
- Ralenti : 1,2 bars
- 3000 tr/min : 3,5 bars
F9Q
- Eléments du coffret (Mot. 836-05) : B et F
Valeurs de pression :
- Ralenti : 1,2 bars
- 3000 tr/min : 3,5 bars
