Revue technique Renault Megane: Ensemble direction

Biellette à rotule axiale

Outillage spécialisé indispensable

Tav. 476 Extracteur de rotule
Dir. 1306-04 Outil d'immobilisation du barreau
Dir. 1305-01 Outil de dépose - repose de rotule axiale



Matériel indispensable

outil de diagnostic



Couples de serragem

rotule axiale 8 daN.m
contre-écrou de réglage du parallélisme 5,3 daN.m
écrou de rotule de direction 3,7 daN.m
vis de fixation de roue 11 daN.m
vis du cache batterie 0,4 daN.m

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Déverrouiller le verrou de colonne de direction à l'aide de l'outil de diagnostic.
Nota : Lors de cette opération, le boîtier de direction doit être en place sur le véhicule.
  • Débrancher la batterie en commençant par la borne négative.
  •  Extraire la rotule de direction à l'aide de l'outil (Tav.476).
  •  Desserrer le contre-écrou de réglage du parallélisme.
  •  Mémoriser le nombre de tours de filets en prise pour prérégler le parallélisme lors de la repose.
  •  Déposer :
  • le boîtier rotule,
  •  le contre-écrou,
  •  les colliers de maintien du soufflet,
  •  le soufflet.
ATTENTION

Veiller à ne pas déformer les soufflets : risque de détérioration irréversible.

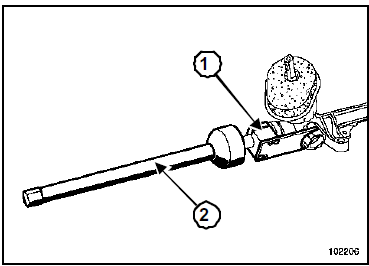

  • Mettre en place l'outil (Dir. 1306-04)(1) sur le barreau de direction du côté pignon.
  •  Débloquer la rotule axiale à l'aide de l'outil (Dir.1305-01)(2).

REPOSE

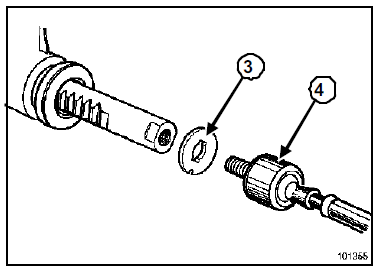

  • Remplacer impérativement la rondelle (3).
  •  Reposer :
  •  la rondelle (3),
  •  la rotule axiale (4).
  •  Serrer au couple la rotule axiale (8 daN.m) à l'aide de l'outil (Dir. 1305-01).
  •  Enduire de graisse au lithium :
  •  la crémaillère,
  • la rotule axiale.
  • Reposer :
  •  le soufflet,
  •  le collier métallique,
  •  le collier plastique neuf identique au montage d'origine,
  •  le contre-écrou,
  •  le boîtier rotule.
  •  Revisser le boîtier rotule de direction du nombre de tours mémorisé lors de la dépose.
  •  Replacer la rotule de direction.
  •  Serrer aux couples :
  •  le contre-écrou de réglage du parallélisme (5,3 daN.m),
  •  l'écrou de rotule de direction (3,7 daN.m),
  •  les vis de fixation de roue (11 daN.m).
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécéssaires (Chapitre Batterie).

  • Serrer au couple les vis du cache batterie (0,4 daN.m).
  • Régler les trains roulants.
ATTENTION

Effectuer l'apprentissage du capteur de couple et d'angle à l'aide de l'outil de diagnostic.



Nota : Effectuer impérativement une initialisation du système des lampes au xénon (si le véhicule en est équipé ; Chapitre Equipement électrique).
