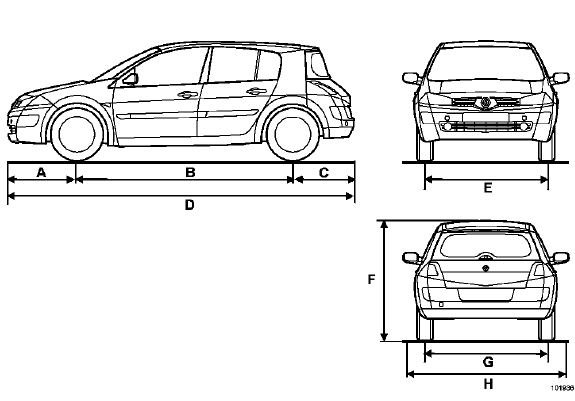

Dimensions en mètres :

Caracteristiques
Motorisation et équipementConfiguration du réseau
multiplexé
Si la topologie (architecture du réseau) hébergée dans
l'unité centrale habitacle et le calculateur d'airbag est
mauvaise, il est possible de visualiser le résultat du réseau
multipléxé avec l'outil de diagnostic.
Pour permettre à ...
Clapet de régulation de
pression de suralimentation
F9Q
Le poumon (1) du clapet de régulation de pression de
suralimentation est commandé par une électrovanne
(2) pilotée par le calculateur d'injection. Cette électrovanne
fait varier, en fonction des plages de fonctionnement
du moteur, la dépress ...
Circuit d'alimentation en gazole
K9K
Schéma fonctionnel du circuit d'alimentation en gazole
Le circuit se compose :
d'une jauge (1),
d'une poire d'amorçage (2),
d'un filtre à carburant (3) qui peut être équipé d'un
capteur de détection d'eau,
...
